Solidworks工程图批量转换成PDF

       在用solidworks进行设计时，经常需要将工程图转换成PDF文件，以便于外协交流（在外协厂家、销售人员、质检人员等），对于大型装配体的工程图，往往有成百上千张工程图，如果用手工一个一个文件来转换，那将耗费巨大时间和精力，在工作中，笔者经常批量转换solidworks工程图到PDF文件，这里就介绍一下，有什么不明白的问QQ：2978674059

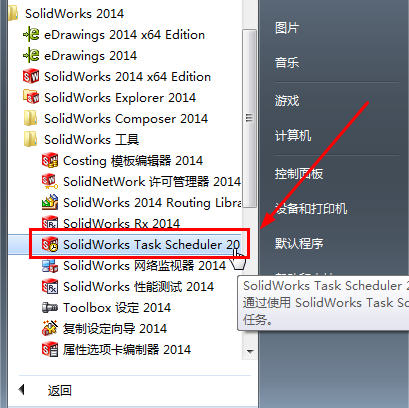

1、首先，在开始菜单中solidworks目录中找到“solidworks Task scheduler”程序，点击打开，如图所示

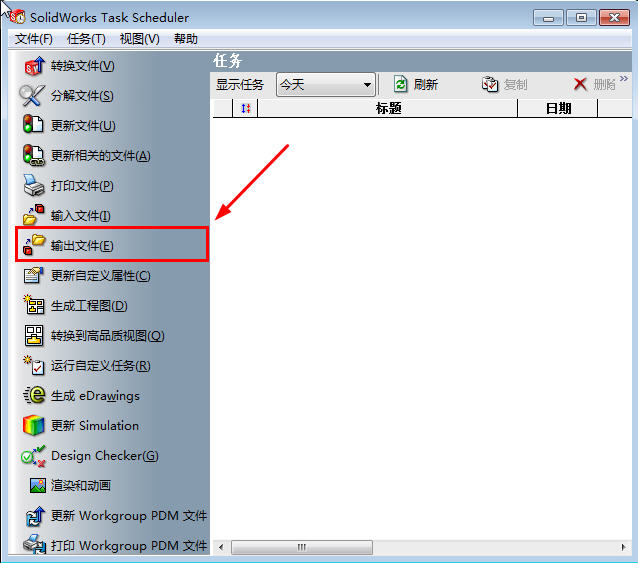

2、进入“solidworks Task scheduler”界面后，点击“输出文件”，如图所示

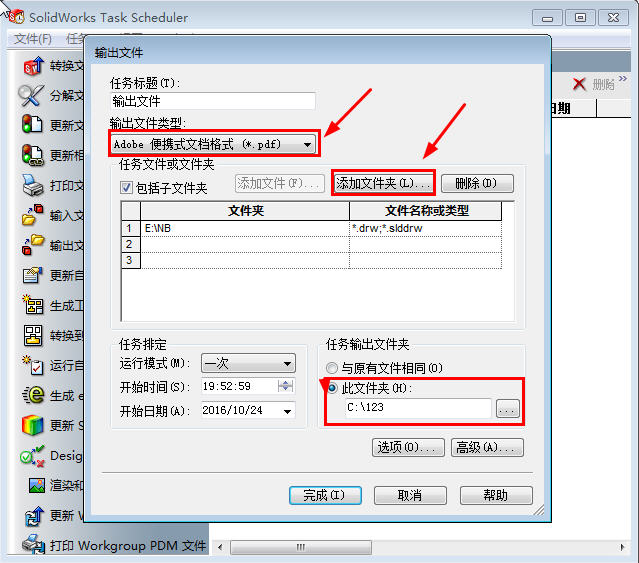

3、打开界面后，选择输入文件格式，里面可以批量转换DXF,DWG,PDF,IGS,JPG,PNG,STEP多种格式，主机想转什么格式选择就可以了，然后添加需要转换的文件夹，单独转换一个也可以，但一般都是装在文件夹里面，这样更方便，最后选择转好后的PDF格式文如

图所示。

示

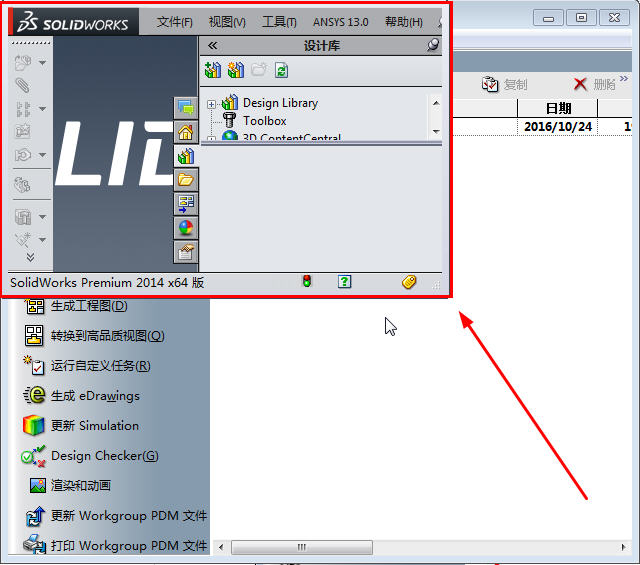

4、点完成后，程序自动就开始转换PDF，如图所示，软件不停的打开并闪烁，直到最后转换完。DXF,DWG,PDF,IGS,JPG,PNG,STEP

格式都可以这样转换，成千上万张图几分钟就搞定了。

本站文章均为作者原创，如需转载请标注出处，谢谢！
