Solidworks自己画零件添加配合参考、装配自动捕捉

       在solidworks设计软件中，只有toolbox库里面的零件在装配时可以自动捕捉参考，自己设计的零件需要自己添加配合参考，才能在装配体中自动捕捉。配合参考有很多好处，能够高效、快速地进行装配。本文就一自己设计的非标准螺丝为例，介绍零件添加配合参考，装配好自动捕捉。

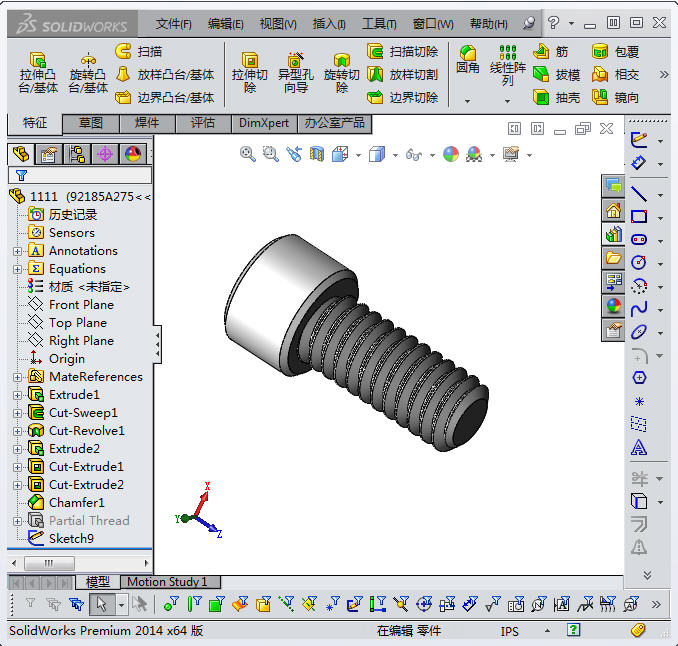

1、自己设计的非标准螺丝，如图所示，

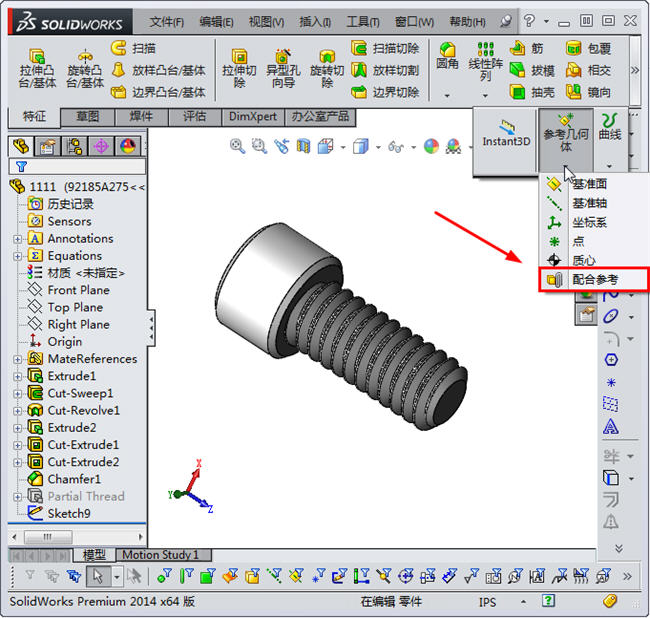

2、点击特征工具栏上的参考几何体，弹出下拉菜单，点击：配合参考，如图所示

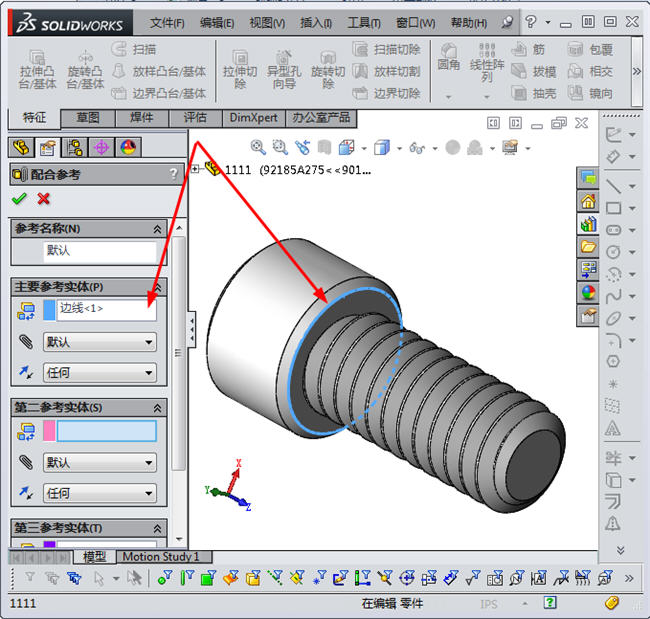

3、选择边线，如图所示,确定，第二参考，第三参考可以不选，保存。

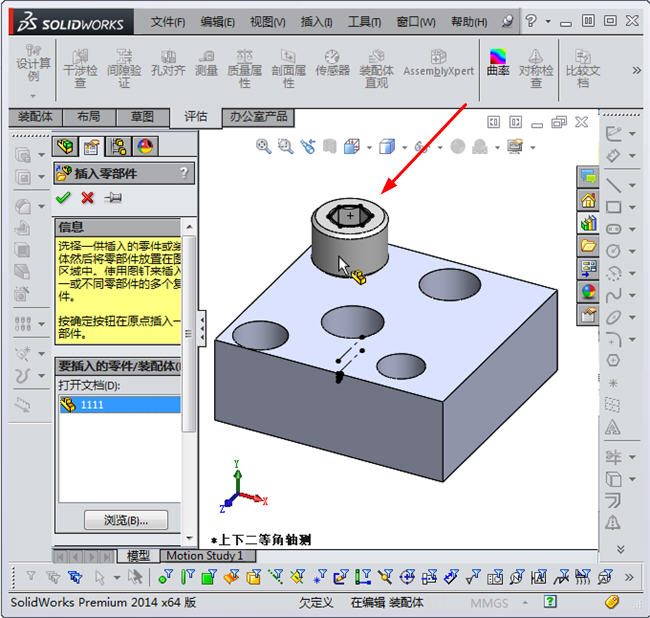

4、新建一个装配体，先另外一个待装配的零件，现将螺丝插入，只要鼠标移动到孔位置处，零件就自动装配了，自动寻找同心和面配合。
