solidworks怎么组合零件，布尔运算，加减。

在用solidworks软件设计的时候，会用到组合（也就是布尔运算），特别是在用ANSYS-CFX,ANSYS-FLUENT进行流体分析的时候，需要用solidworks抽取流体域模型，这个组合命令特别有用。下面笔者就来介绍一下如何抽取流体域模型。（注意：在solidworks中进行布尔运算必须在零件模式下进行，装配模式中不能进行布尔运算）

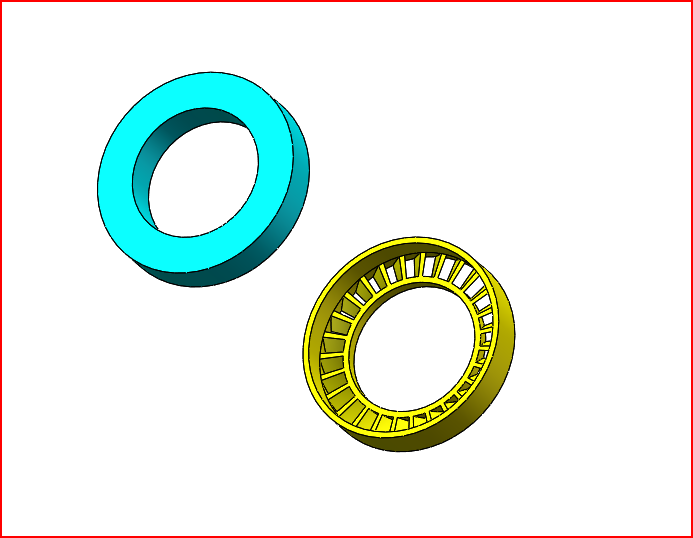

如下图所示，为了进行流体分析，我要把这两个模型组合到一体，提取流体域模型。

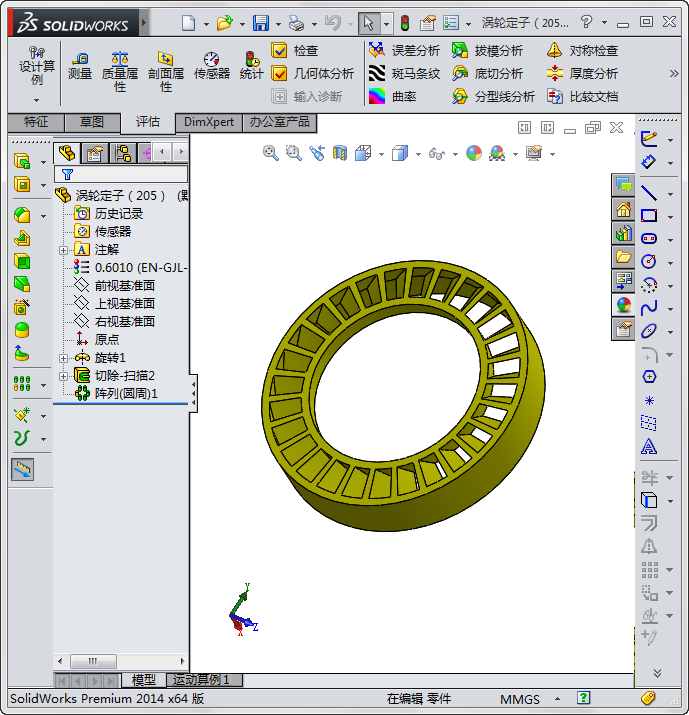

第一步：在零件模式下，打开其中一个零件模型，如图所示

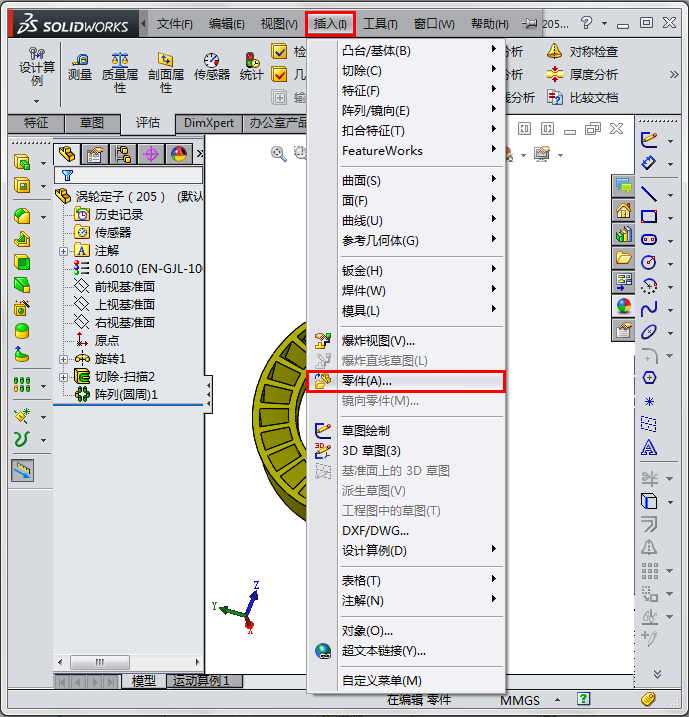

第二步：在零件模式下，插入另外一个要组合的零件，如图所示

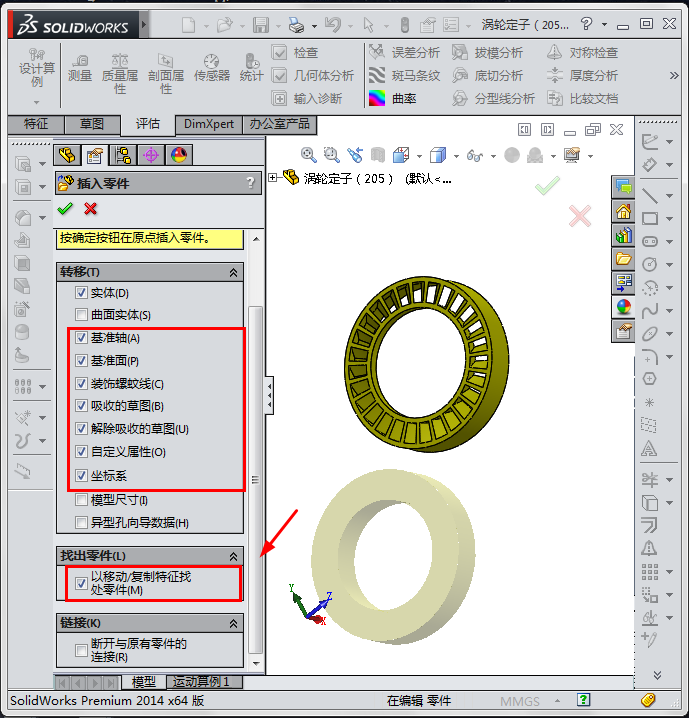

第三步：打开后，把坐标系，基准面等选上（这是为了便于调整组合的位置），最下面一个红框的“以移动/复制特征找出零件”，这个一定要选上，否则配合页面不会出现。如图所示

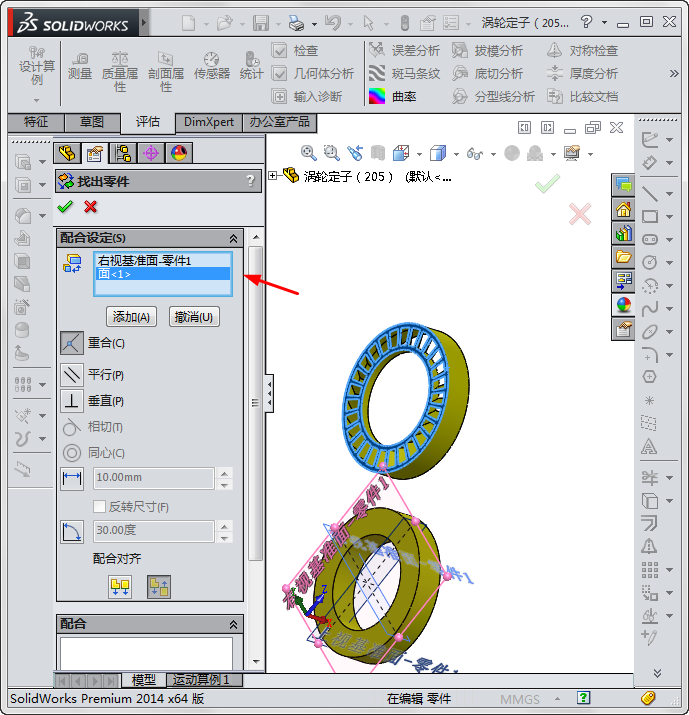

第四步：插入配合，调整组合位置，如图所示

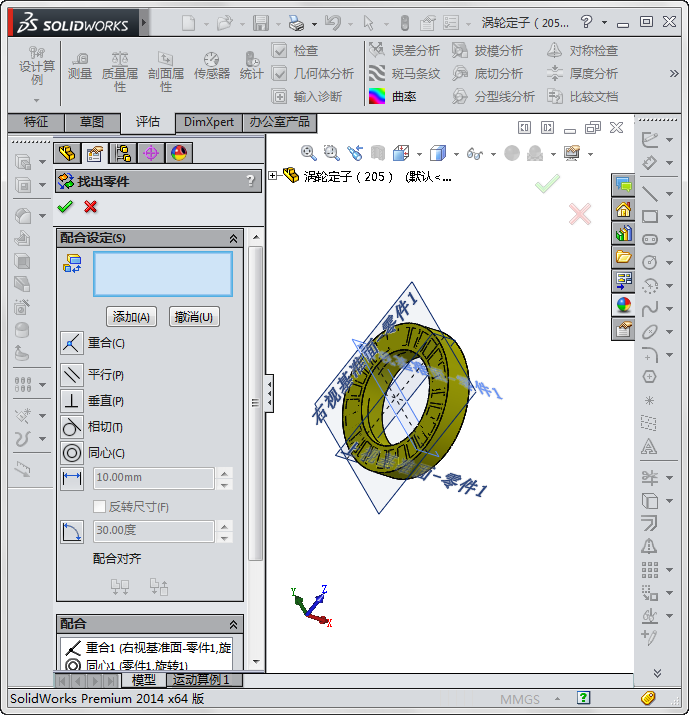

第五步：配合完成后，如图所示

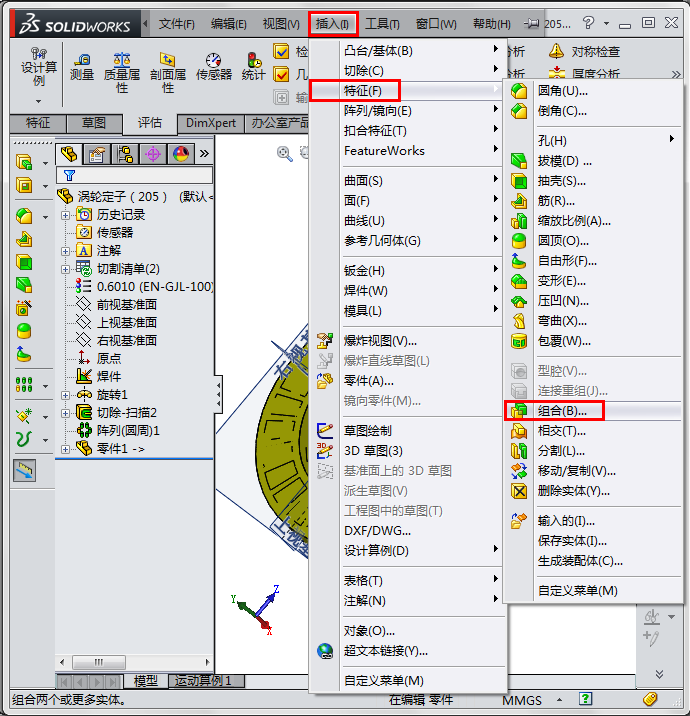

第六步：配合完成后，确定，开始插入组合，如图所示

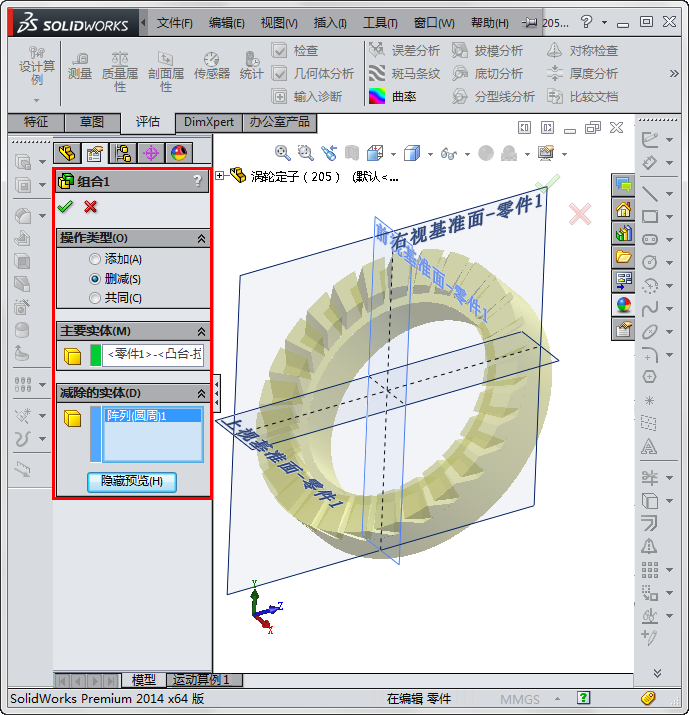

第七步：插入组合，里面有三种，添加，删减，共同，选择实体（不能选择特征），并预览效果，然后确定即可，如图所示
