solidworks工程图注释中怎么标注尺寸公差？

在用solidworks出工程图的时候，有时候需要在注释中标注公差，如何标注呢，下面笔者来介绍一下操作方法，笔者以标注一个φ50（+0.08，-0.05）尺寸公差为例进行说明。

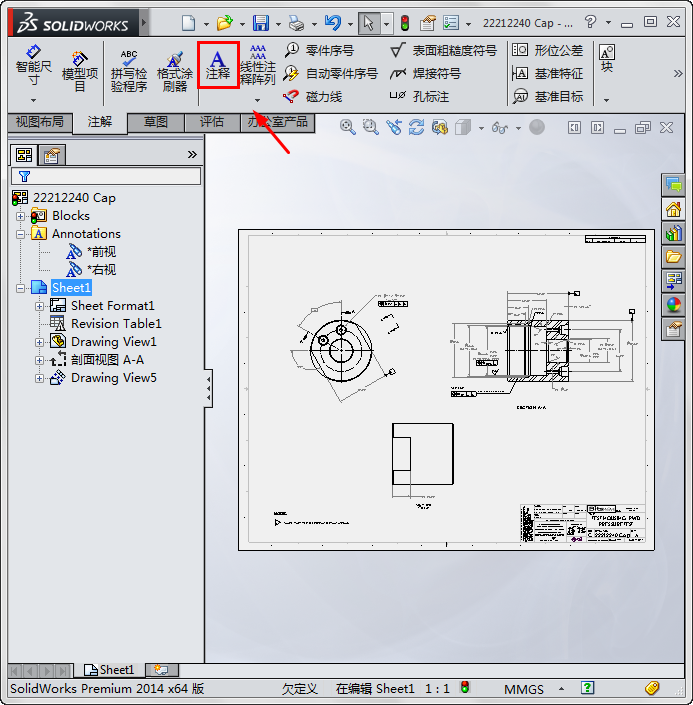

第一步，先打开一个工程图，点击标注按钮，如图所示

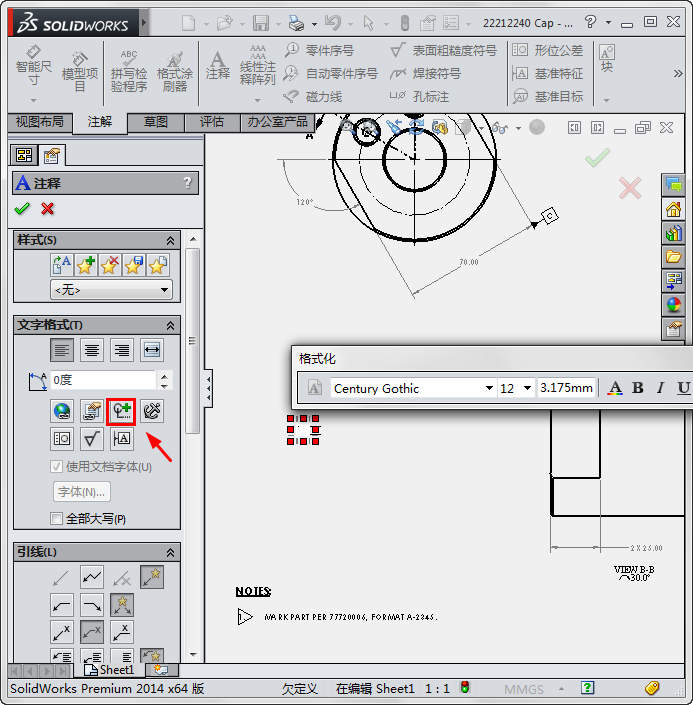

第二步：开始输入直径符号，点击按钮，所以得符号按钮都在这里，选择直径按钮，如图所示

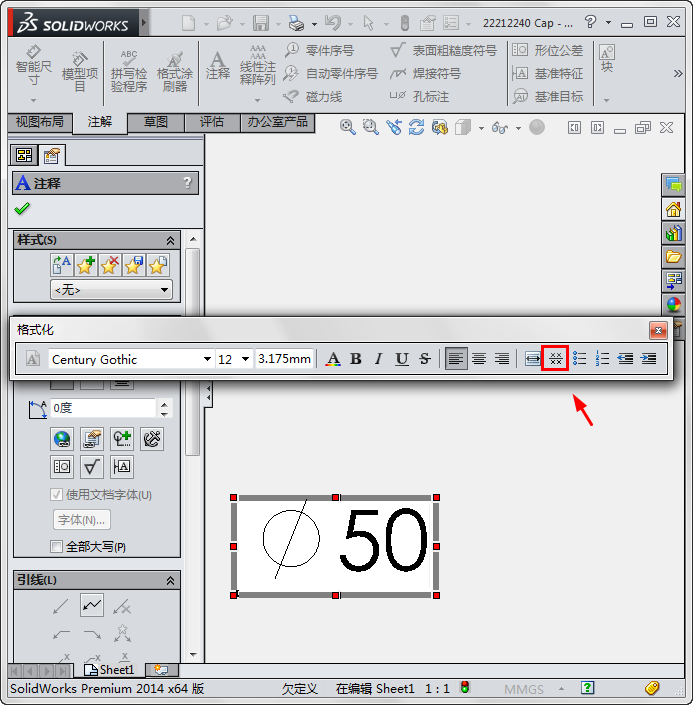

第三步：再在格式化工具条上选择分数按钮，如图所示

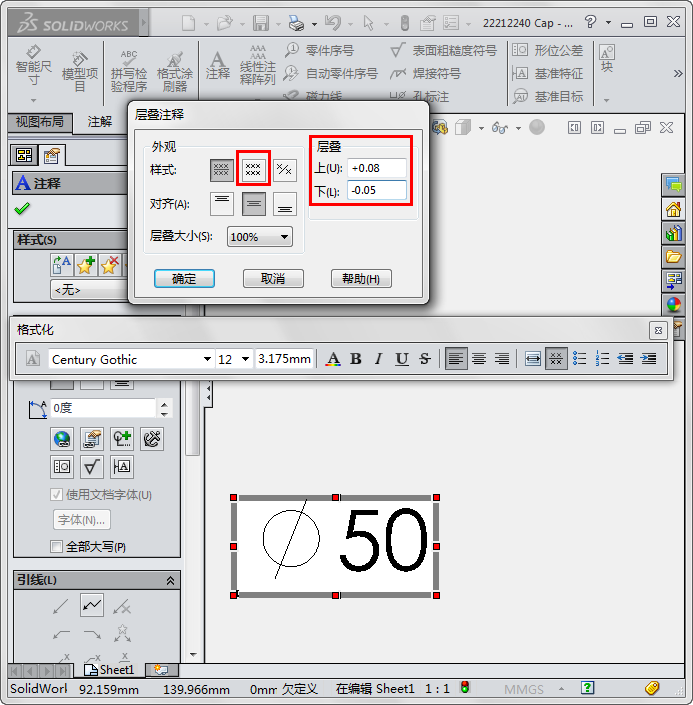

第四步：打开层叠注释，外观样式选择不带分数线的，输入上下公差，如图所示

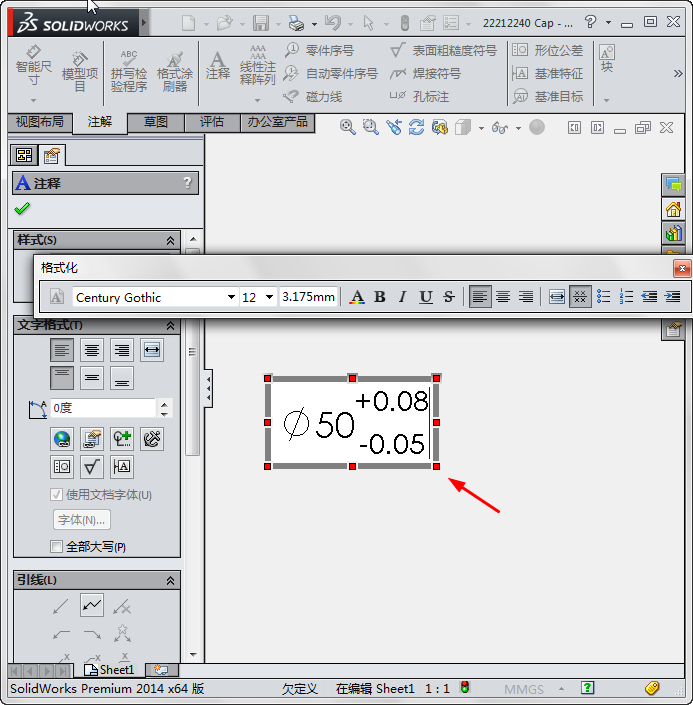

第五步：在注释中标注公差已经完成，如图所示

这个功能一般用得比较少，但最好要知道，要不工程图就不能随心所欲的出。
