SW技巧网在设计工程图的时候，很多时候需要标注单箭头尺寸，该如何标注呢，笔者这里通过图文方式分享三种标注方法方法。有兴趣的朋友可以看看，

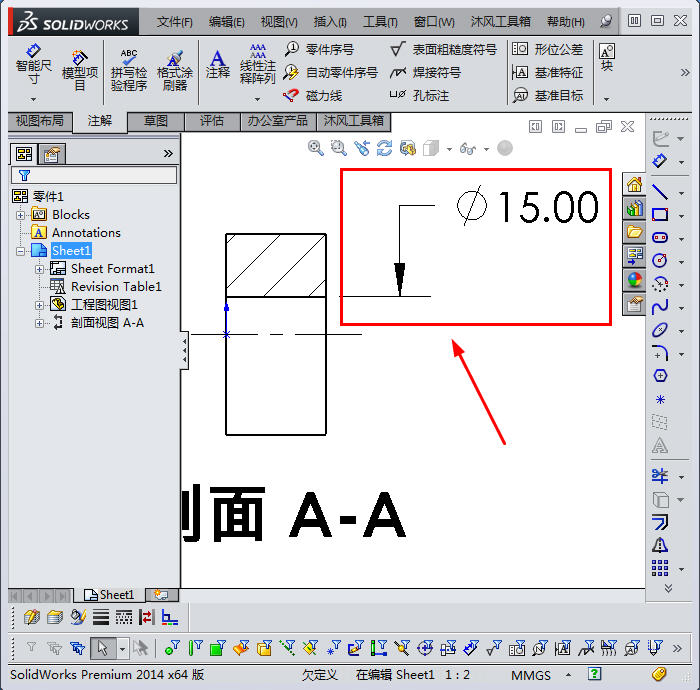

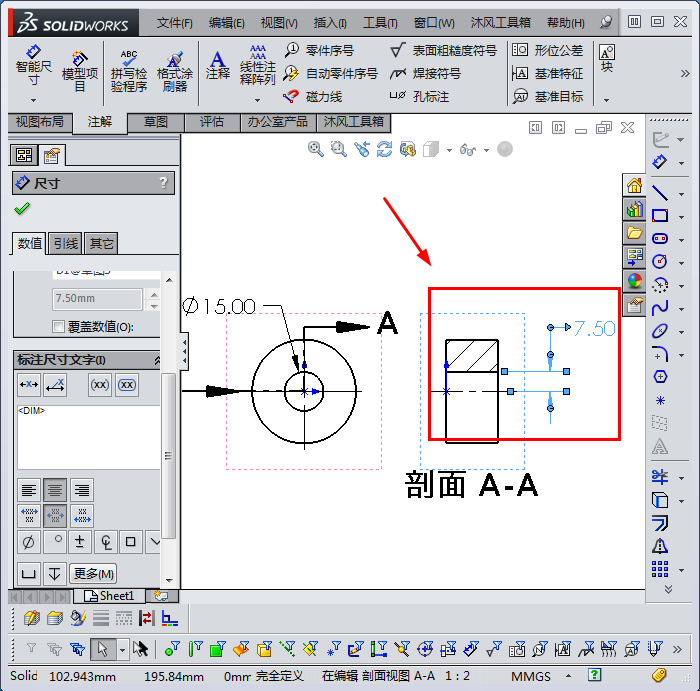

第一种方法：先标注，然后隐藏尺寸线，下面是已经标注好的直径尺寸，如图所示。

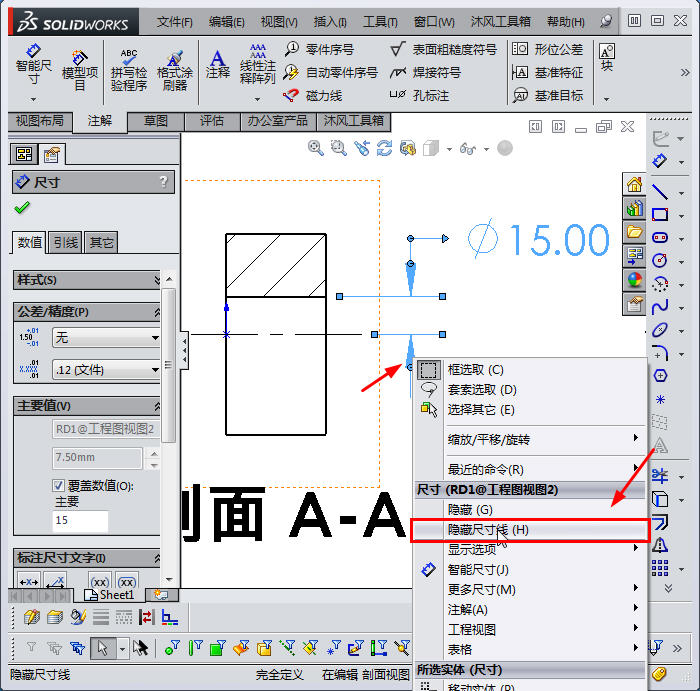

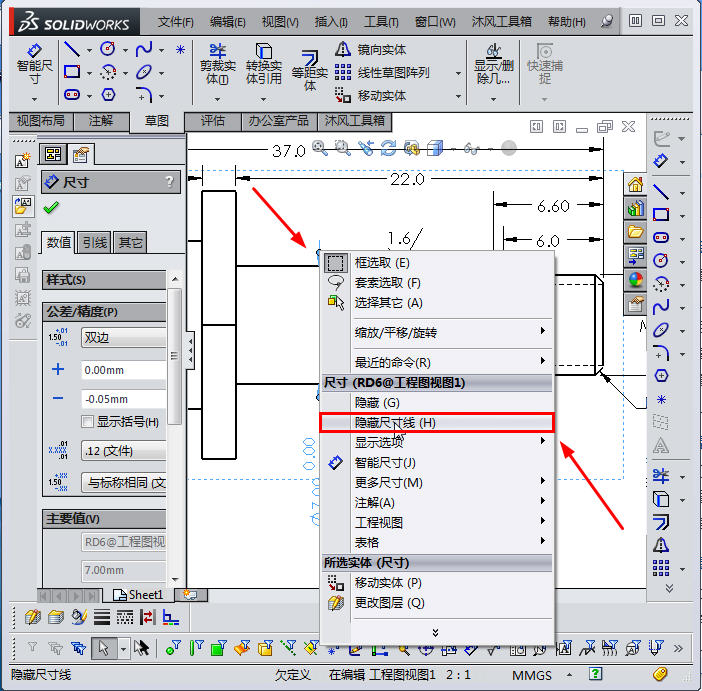

选择尺寸，然后在需要隐藏一段右键，弹出菜单，选择“隐藏尺寸线”，如图所示

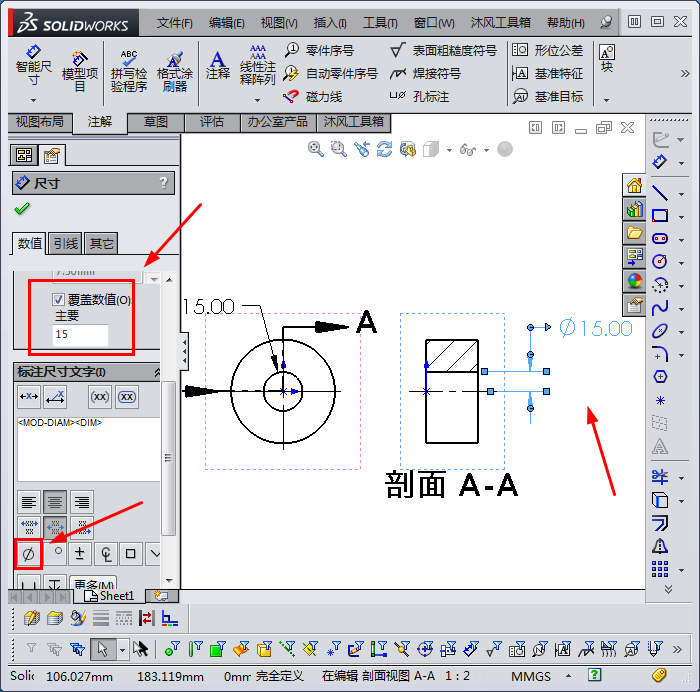

如图所示，标注完成。

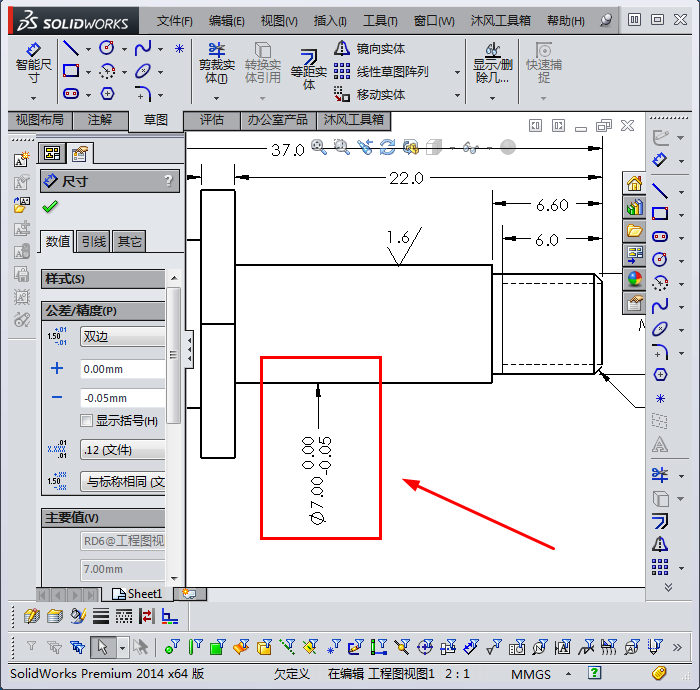

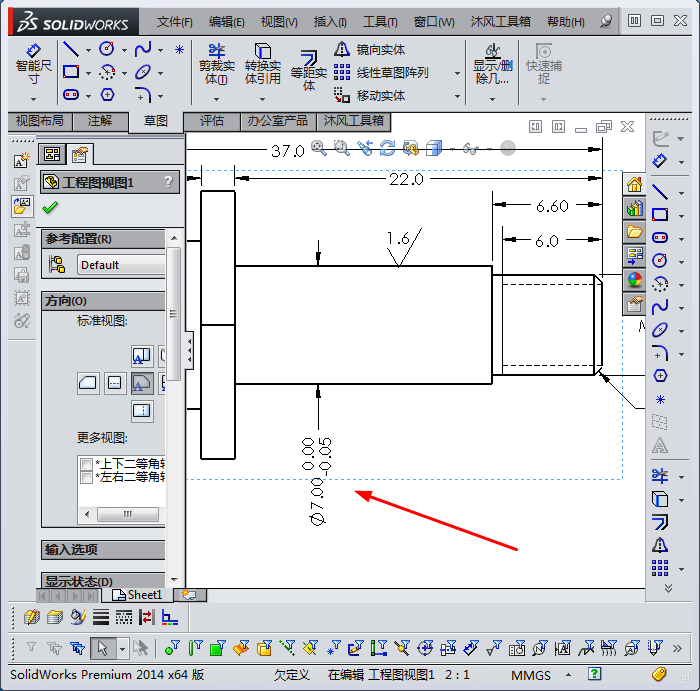

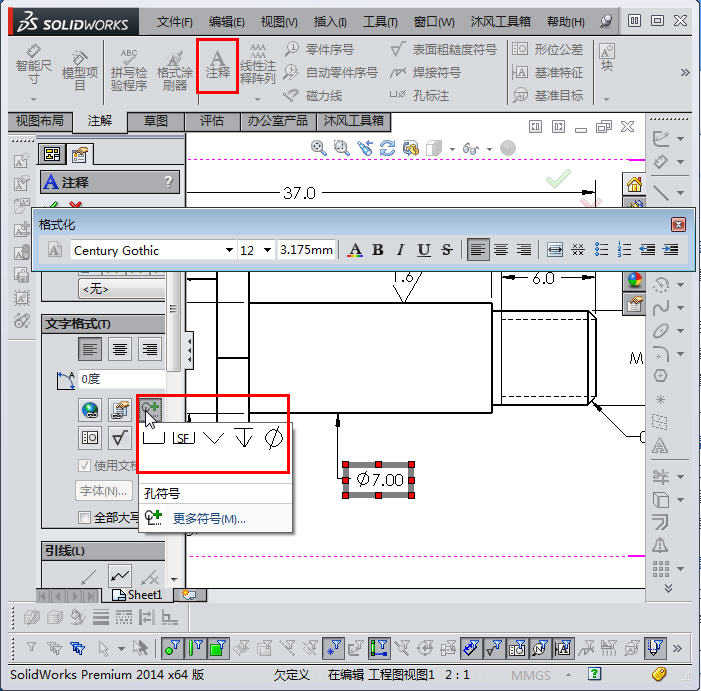

第二种方法：用注释的方法，标注标注单箭头尺寸，先点击“注释”然后输入自己想标注的尺寸，如图所示

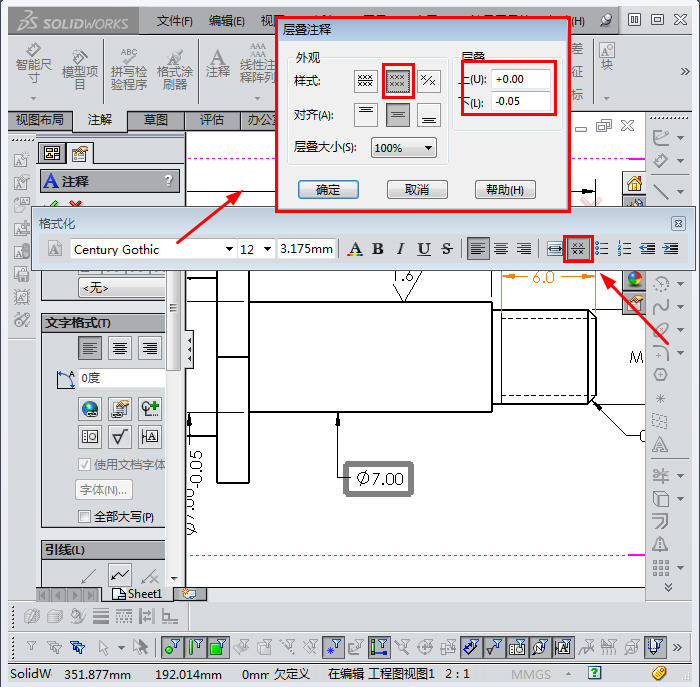

然后输入公差，如图所示

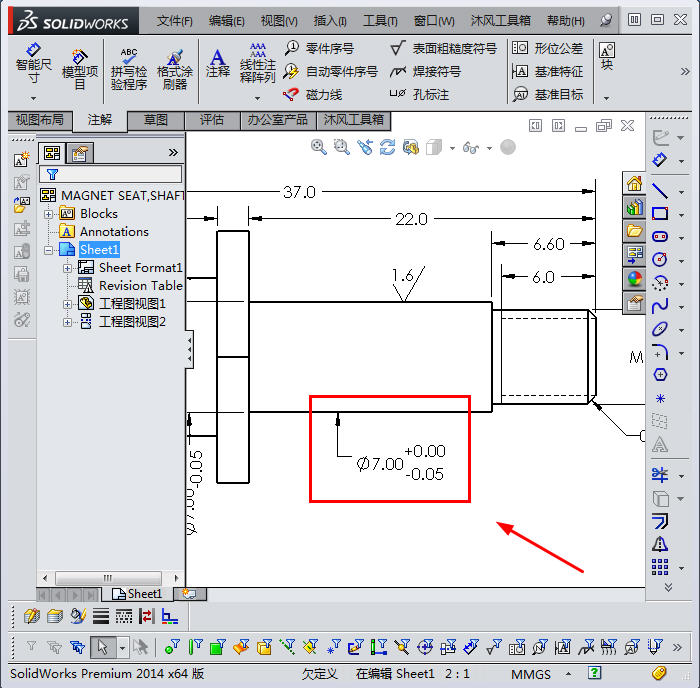

最后，标注完成，如图所示
第三种方法：如果遇到半剖视图，怎么标注直径呢，先标注与中心线的尺寸，如图所示
然后选中尺寸，右键，弹出菜单，选中“使成直径”，如图所示。
在不需要的箭头一段，右键，弹出菜单，选中“隐藏尺寸线”，如图所示
一端的尺寸线已经被隐藏，如图所示，又在下端的延伸线处右键，弹出菜单，选中“隐藏延伸线”，如图所示
最后得到的尺寸，如图所示
