Solidworks一个零件的多种配置应用

        在设计过程中，经常会遇到，同一种类型的文件有好几种版本，除了其中一个或者几个参数不一样，其它的零件尺寸参数完全一样。如果每一个零件都去建一个模型，那太麻烦了，也不便于零件、装配、工程图的管理。笔者这里以螺丝为例，演示一下。（六方螺丝M6×8，M6×10，M6×12，M6×14，M6×16，用同一个零件表示）。如果没看懂请问QQ：2978674059

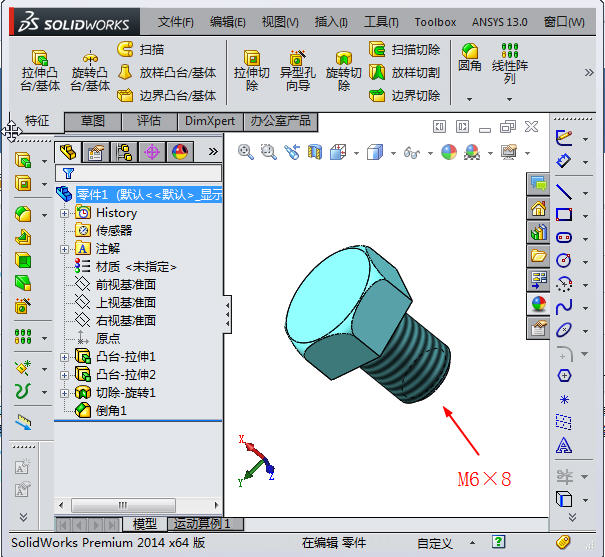

1、如图，此零件是M6×8的螺丝，如图所示

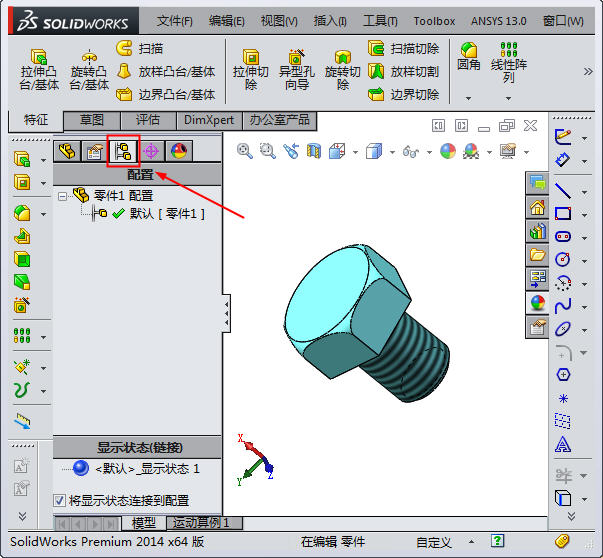

2、点击ConfigurationManager,弹出配置按钮，如图所示

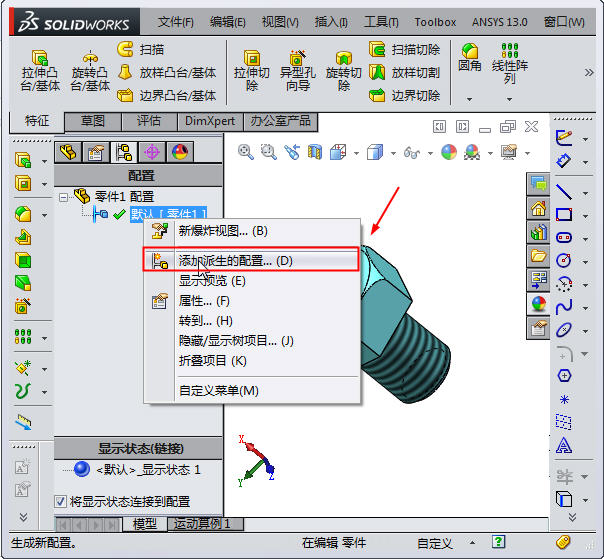

3、在默认零件处点击右键，弹出右键菜单，点击“添加派生的配置”如图所示

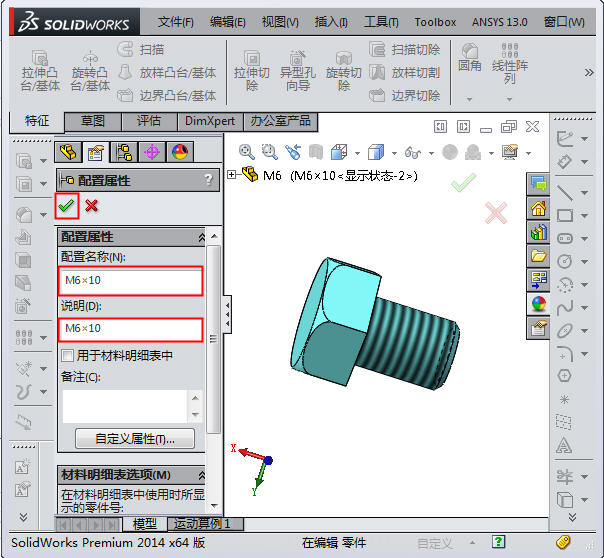

4、输入M6×10，说明可以有也可以没有，打钩确定，如图所示

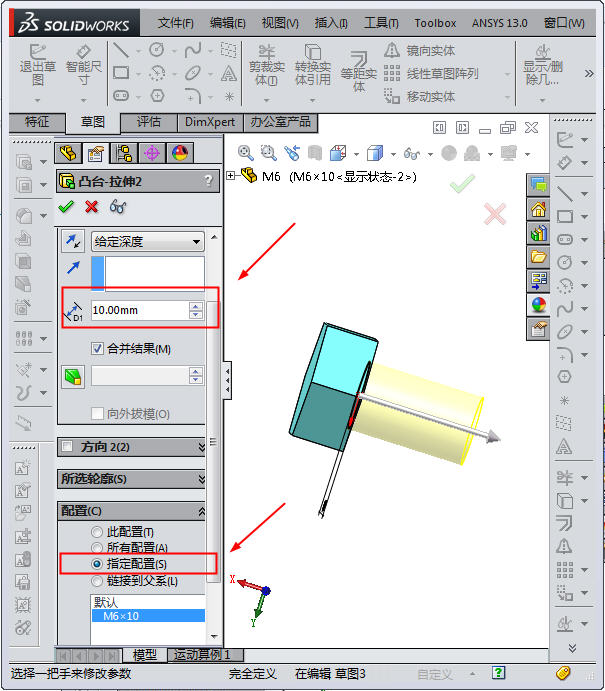

5、修改模型，螺丝的长度变为10，在配置选项中选择“指定的配置”，打钩完成，如图所示

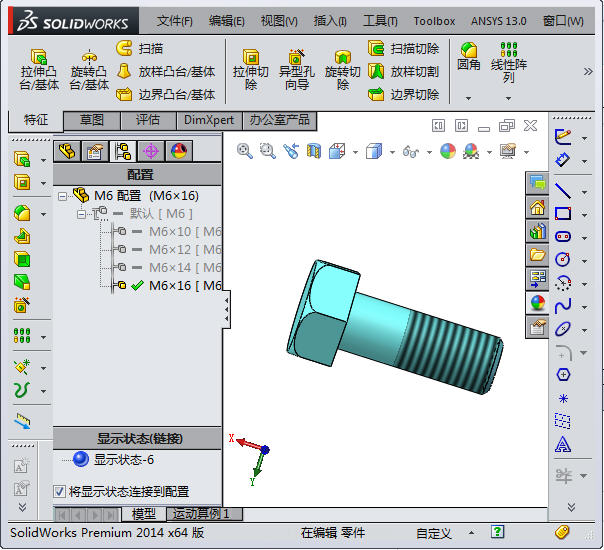

6、再重复第3步-第6步，分别建立并修改M6×12，M6×14，M6×16，完成后，如图所示

如果还有就继续建，方法就这样。这样做的好处就是一个零件可以表达n多个零件，在装配和出工程图的时候直接调用配置就行了。非常简单，方便。
