Solidworks装配体中如何计算内部空间的体积，（抽取流道）？

在用solidworks做设计的时候，有时会在装配体中计算内部空间的体积，（也就是计算内部间隙的体积，这个在用流体动力学学做有限元分析的时候非常有用，也就是抽取流道），solidworks在装配体命令中又没有这个功能，下面笔者就来介绍在solidworks中用另外一种途径来抽取这个流道，并计算内部体积。

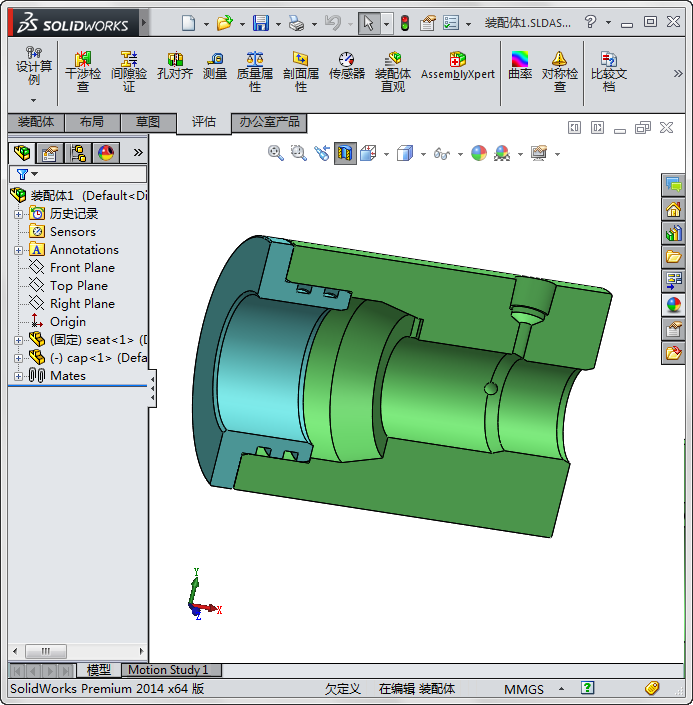

1、如下图，这里是十个装配体，我要计算内部空间的体积（这只是一个简单的例子，笔者主要通过这个说明方法，复杂的也是这样操作）

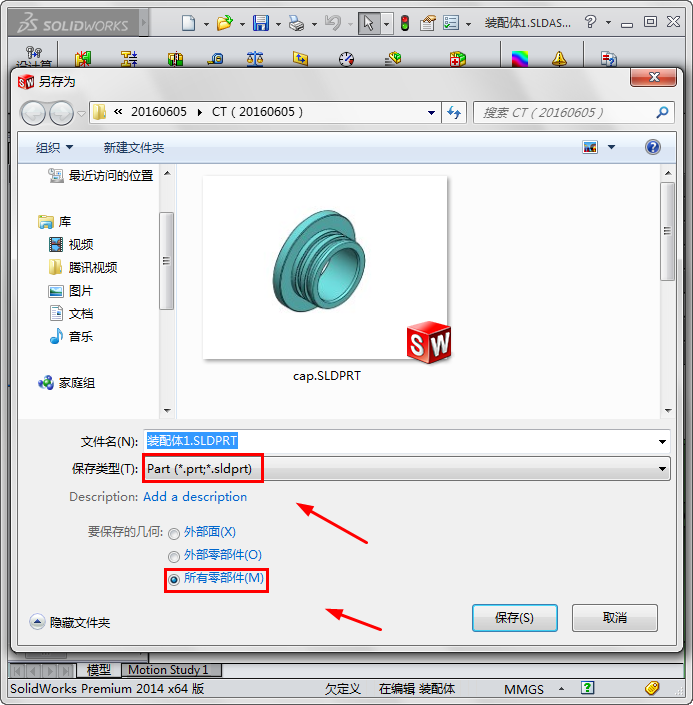

2、保存装配体，将装配体以part单个零件保存，（一定要保存为单个零件，否则会后的操作不会成功），如图所示

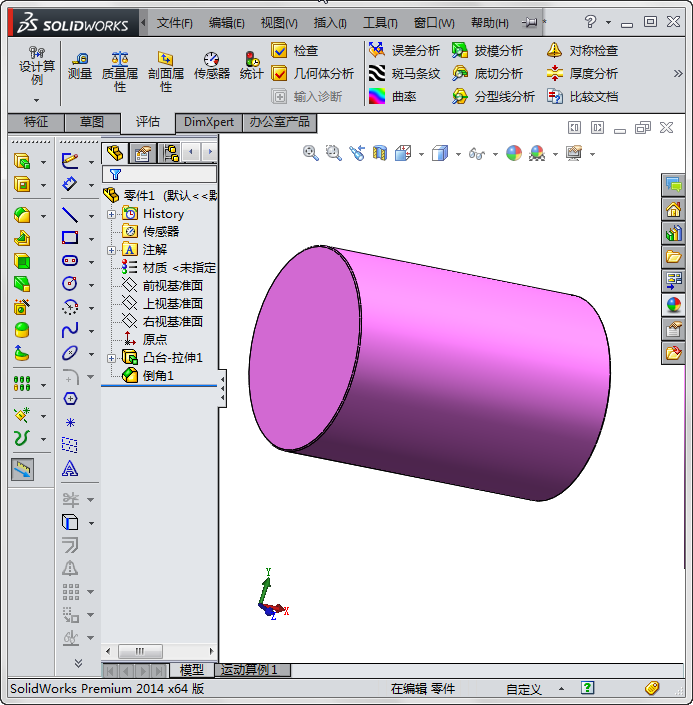

3、另外新建一个和刚才装配体外形尺寸一样的内部实心体，如图所示

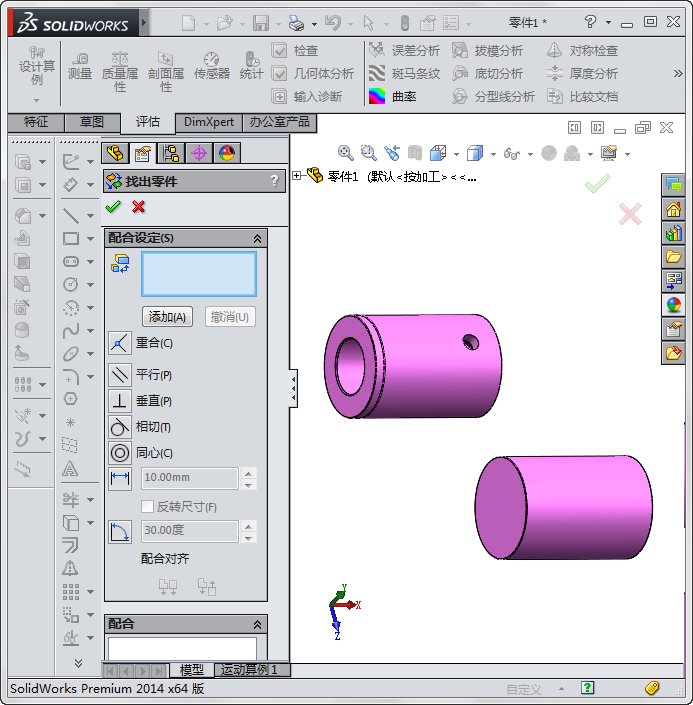

4、在这个零件中插入刚才保存的装配体part文件，导入后会叫你添加配合，如图所示

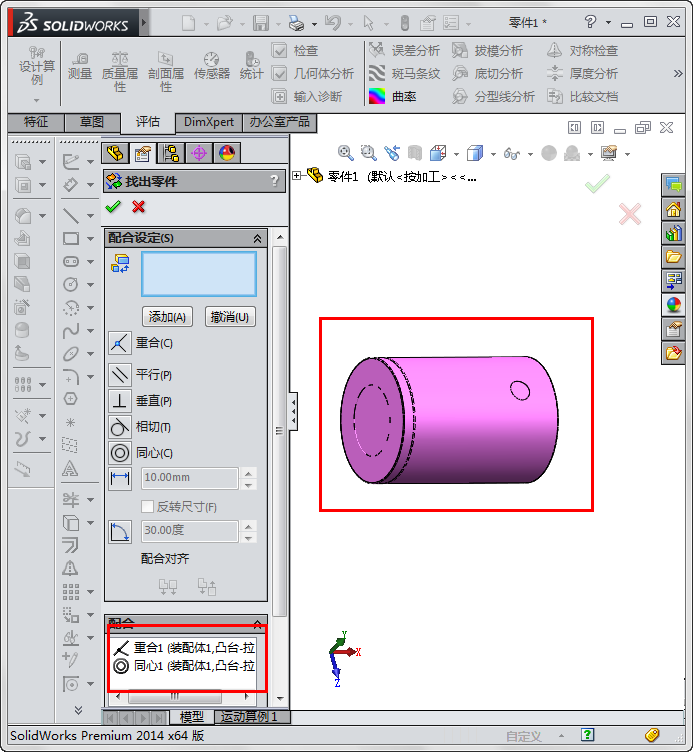

5、添加配合完成后，两个part零件就合为一起了，如图所示

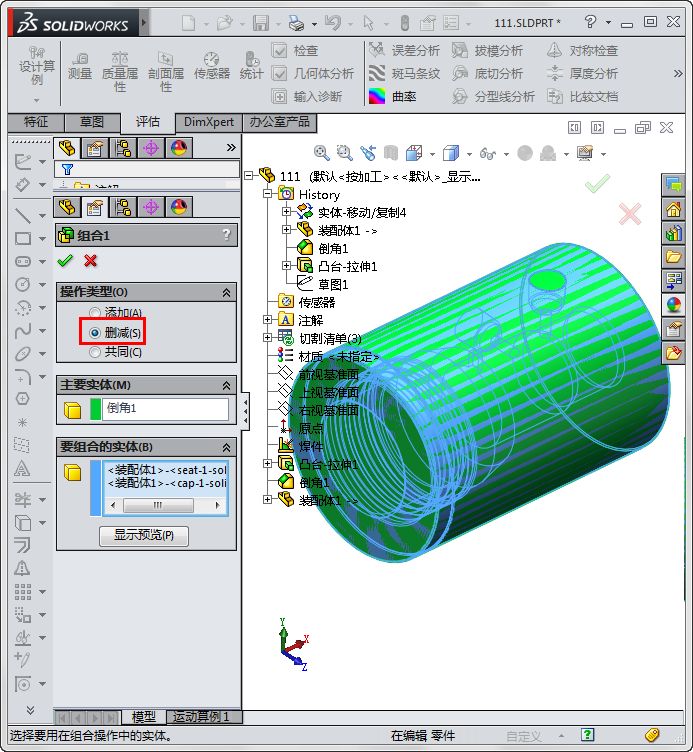

6、在插入中，特征，组合命令，其实就是讲这个两个part零件进行布尔运算，选择两个实体，如图所示

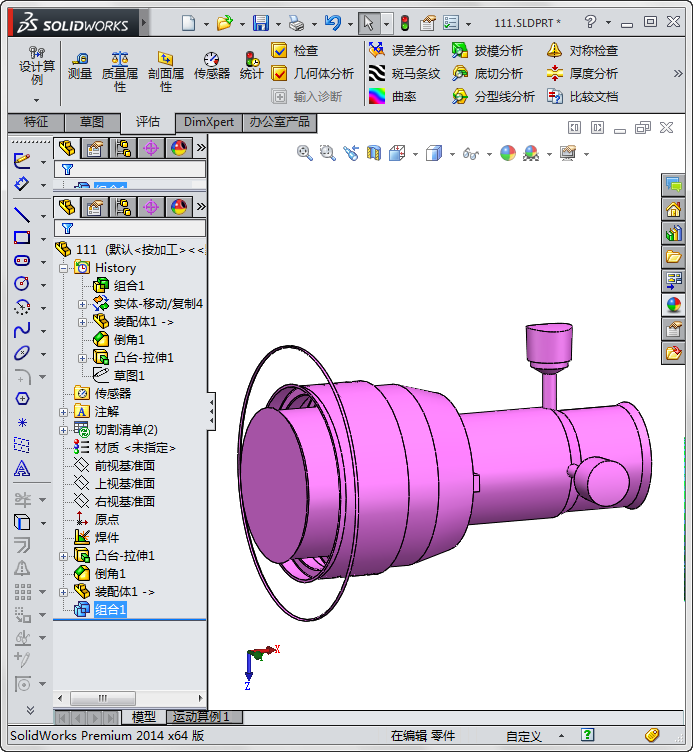

7，这就是抽取的内部空间，再测量体积，质量等参数就比较容易了（有些地方可能多了特征，切除即可），如图所示

8、这里只是举个简单例子，复杂的内部空间也是这样操作。也可以称作抽取流道。操作上主要有两点：将装配体保存为part文件，布尔运算。不会的直接Q我：2978674059
