solidworks用一个零件建模多种相似零件（零件配置应用）

在用solidworks做设计的时候，有时候为了简便高效，会用一个模型表达多个零件，能大大提高设计效率，这就涉及到零件配置的应用，下面笔者就举一个例子来介绍这种配置的使用。我这里要用一个螺丝模型表达（M10X10，M10X12，M10X14，M10X16，M10X18，M10X20，M10X22，M10X24，M10X26，M10X28，M10X30，M10X32，M10X34，M10X36，M10X38，M10X40，多种螺丝），这里只是一个例子，大家可以举一反三。

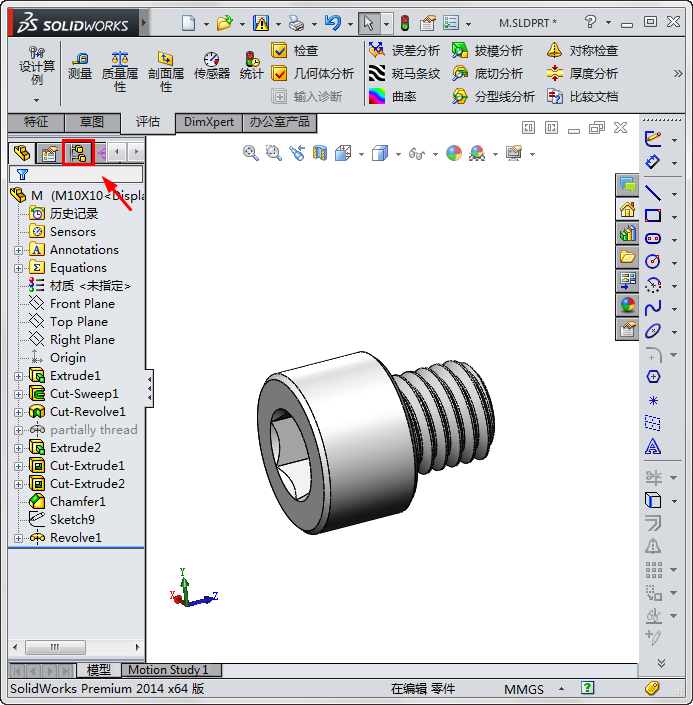

打开这个零件，点击配置，如图所示

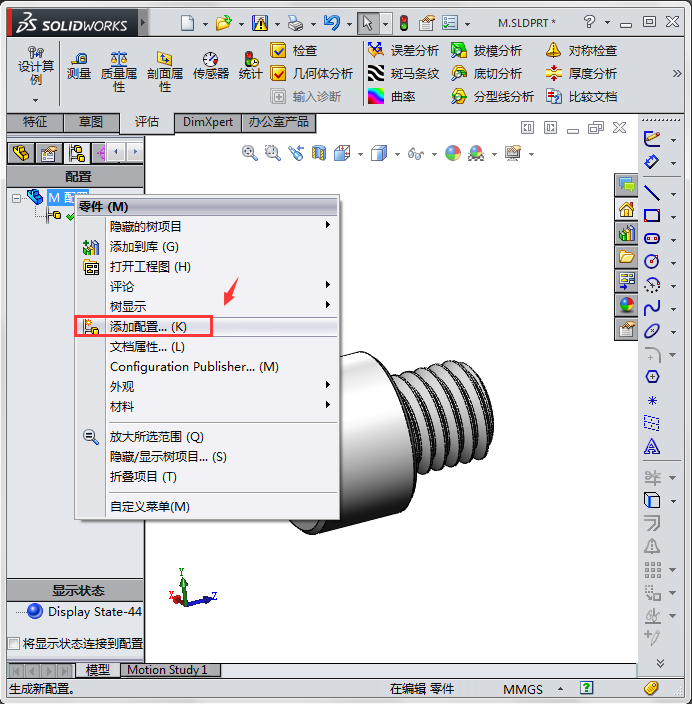

打开配置界面后，右键，选择添加配置，如图所示

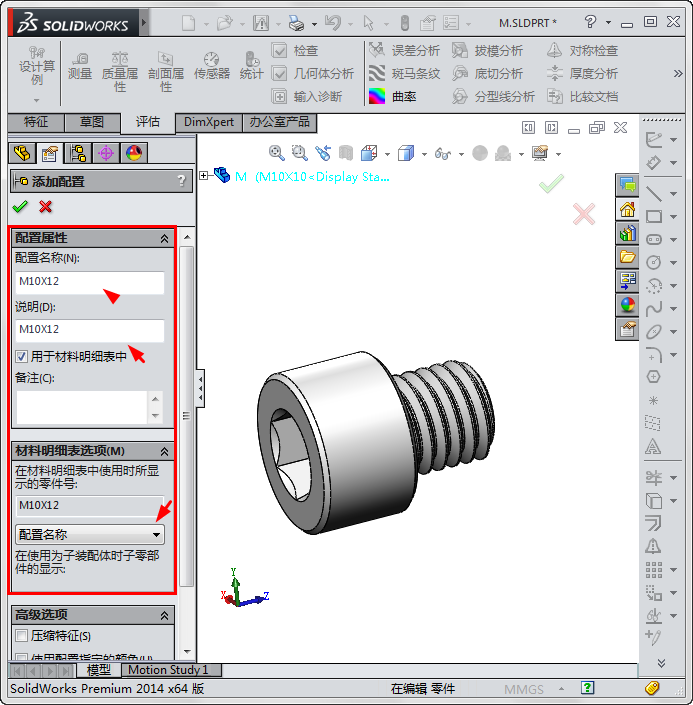

开始添加M10X12螺丝规格，如图所示

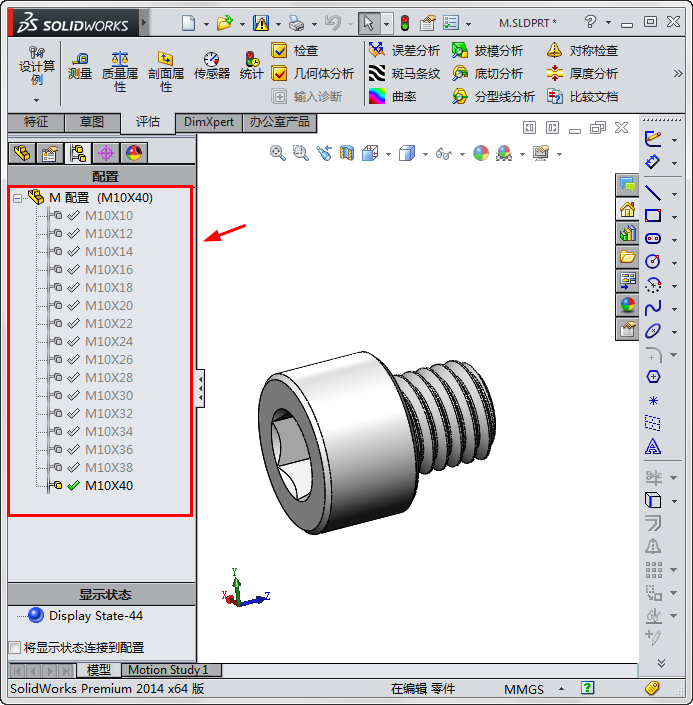

同样道理，用这种方法将M10X12，M10X14，M10X16，M10X18，M10X20，M10X22，M10X24，M10X26，M10X28，M10X30，M10X32，M10X34，M10X36，M10X38，M10X40螺丝全部添加完，如图所示。

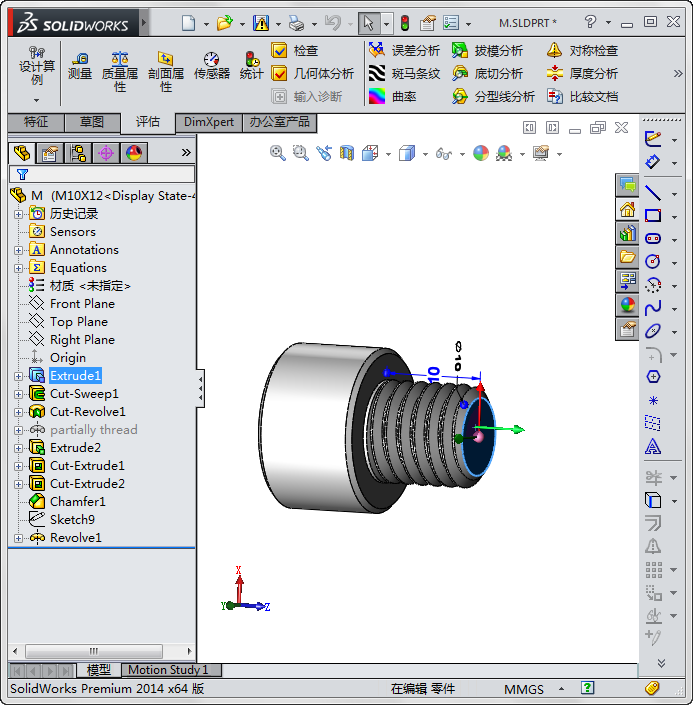

接下来，选择一种配置，开始修改尺寸，这里以M10X12为例，选择M10X12配置后，返回特征界面，准备修改螺丝长度为12，如图所示

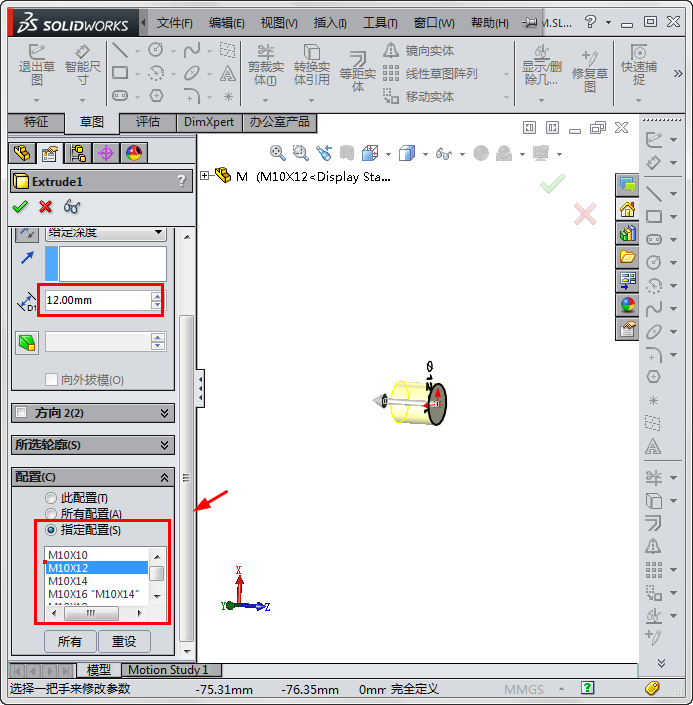

修改尺寸后，一定要点击配置（这步是关键一步），选择的配置要和你要建立的一致，我这里要做M10X12的螺丝，所示选择M10X12配置，如图所示如图所示

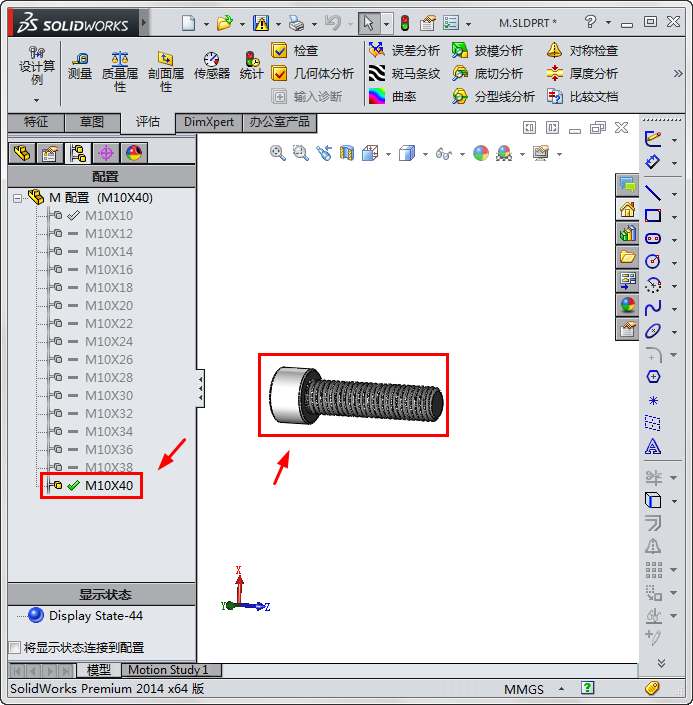

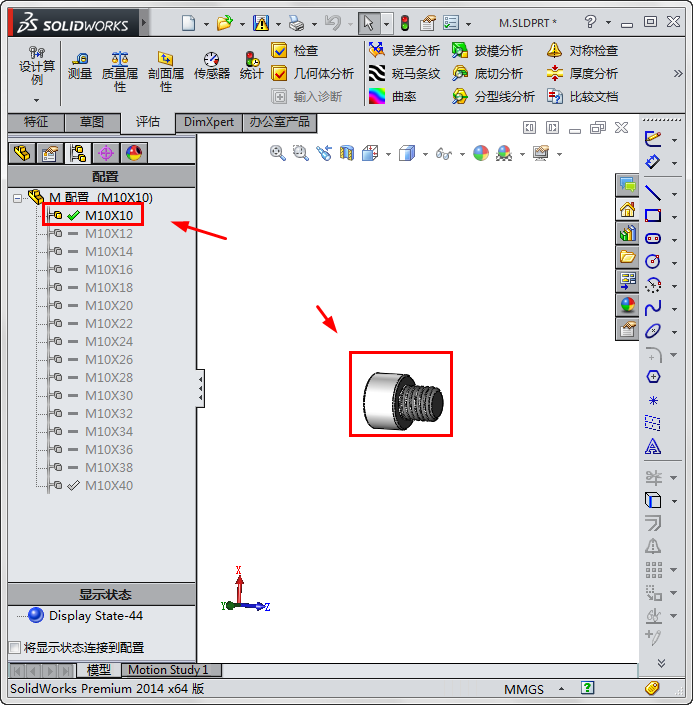

以此类推，将M10X14，M10X16，M10X18，M10X20，M10X22，M10X24，M10X26，M10X28，M10X30，M10X32，M10X34，M10X36，M10X38，M10X40都修改完后，就可以在配置中双击该螺丝进行查看，在工程图中只要选择该配置，就会自动调用，如图所示
