solidworks怎么装配密封圈，怎么装配弹簧零件？

在用solidworks设计软件做设计装配的时候，要经常遇到密封圈和弹簧类零件，这类零件的装配需要画辅助草图，下面笔者就来简单介绍一下操作方法。

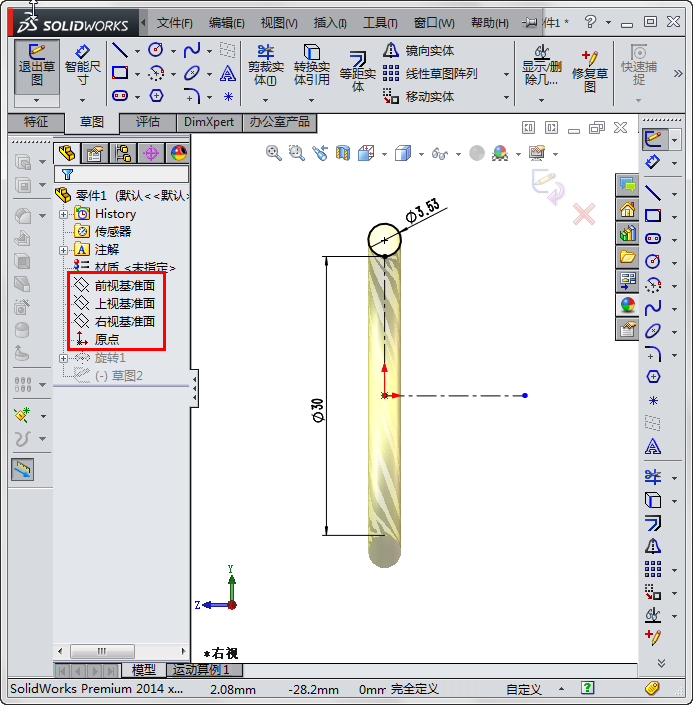

1、怎么装配密封圈呢，在密封圈建模的时候，最好将零件模式中的三个基准面和坐标原点都用起来（便于以后装配），如图所示

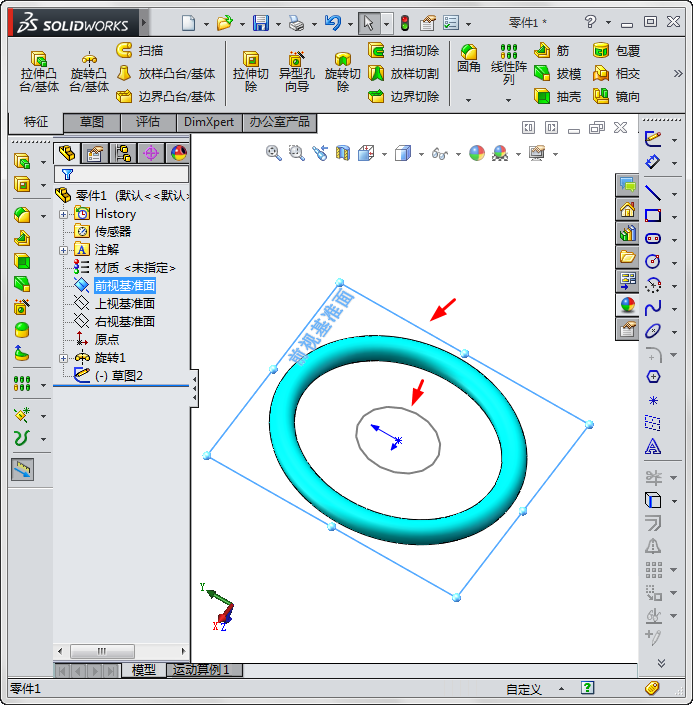

建模完成的时候，新建一个草图，画一个辅助圆。这个元在装配的时候可以径向同轴定位（装配完成后将草图隐藏即可），轴向定位就用基准面，用距离配合或者相切配合来定位，如图所示。

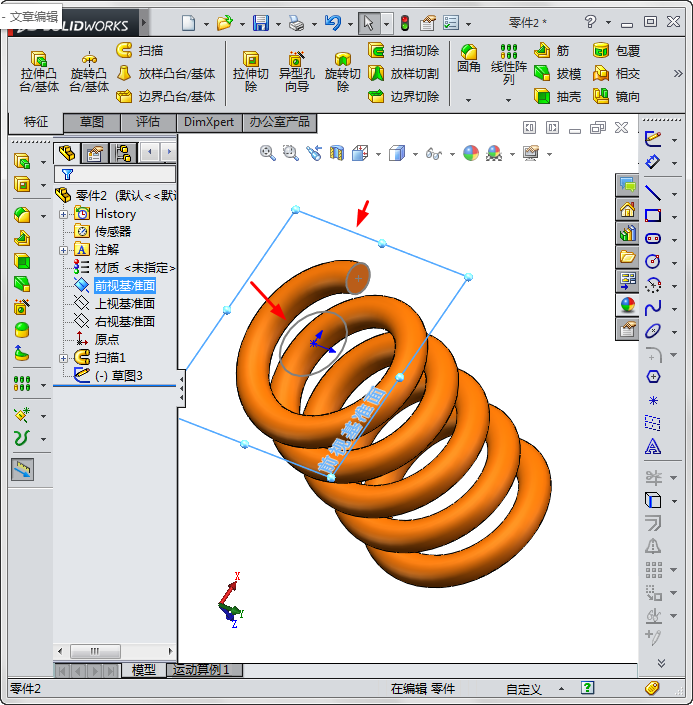

2、弹簧装配也是一样的道理，大家可以举一反三，多琢磨。
