用solidworks建模，导入ansys中进行受力分析

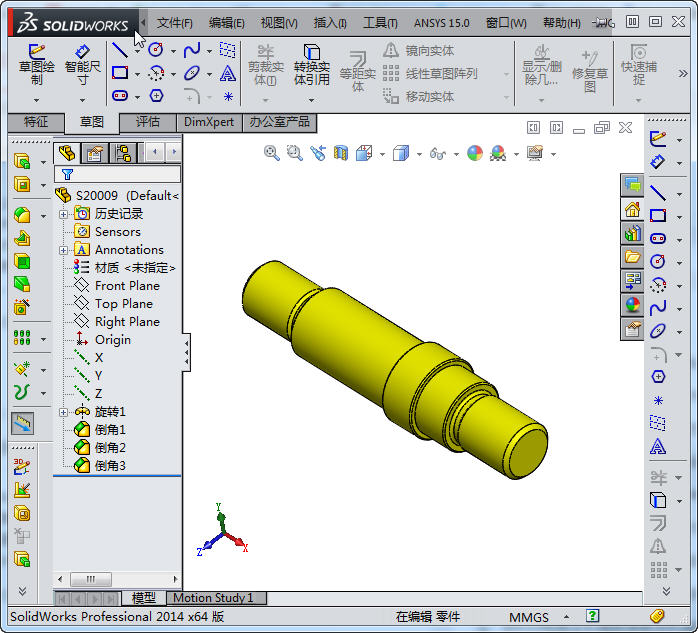

今天有网友问，在solidworks中建立三维模型后，怎么导入到ansys中进行受力分析。（其实solidworks中也有受力分析，但该软件主要是建模用，分析功能并不强大，ansys则软件正好相反。），下面笔者就来举一个简单的例子，说明一下，在solidworks中建模，怎么导入ansys中进行受力分析。建好的模型如图所示

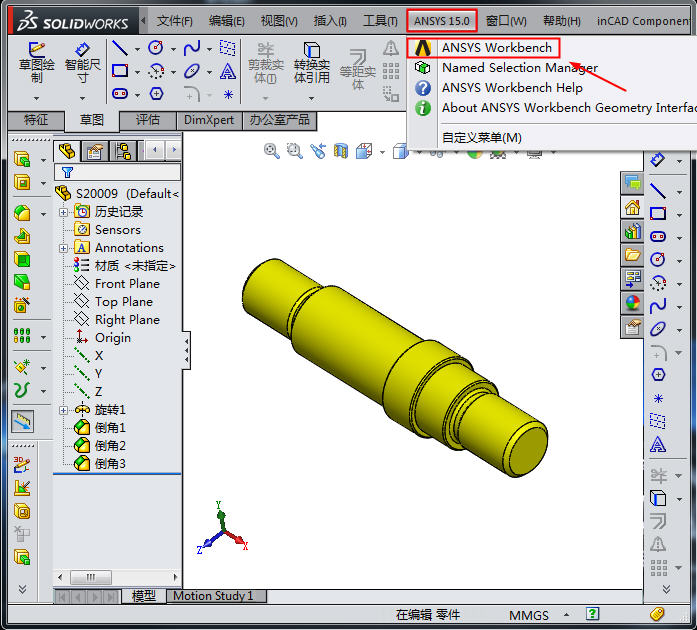

在界面工具栏点击ansys，在点击workbench，如图所示

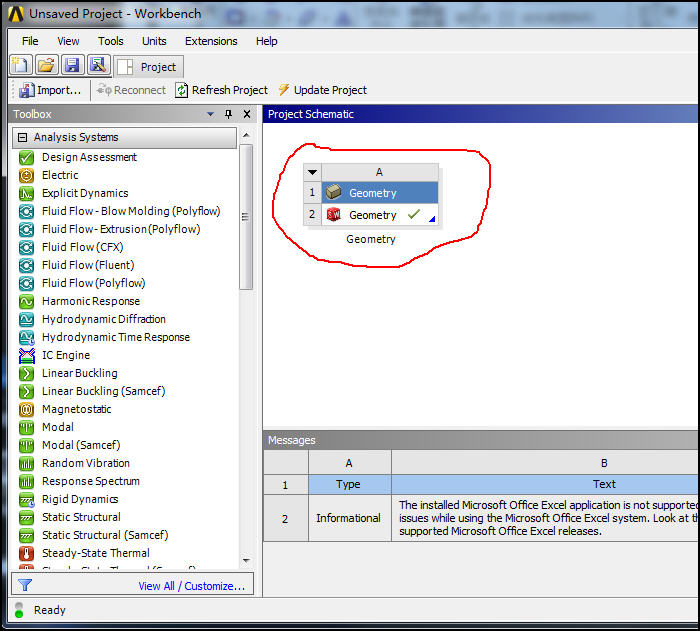

将solidworks模型导入ansys后，如图所示

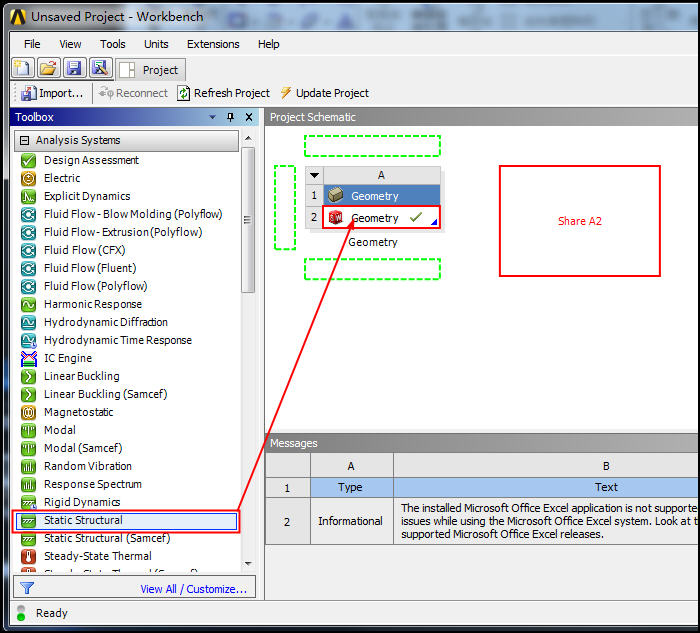

在左侧将静力分析模块static structural拖动到如图位置

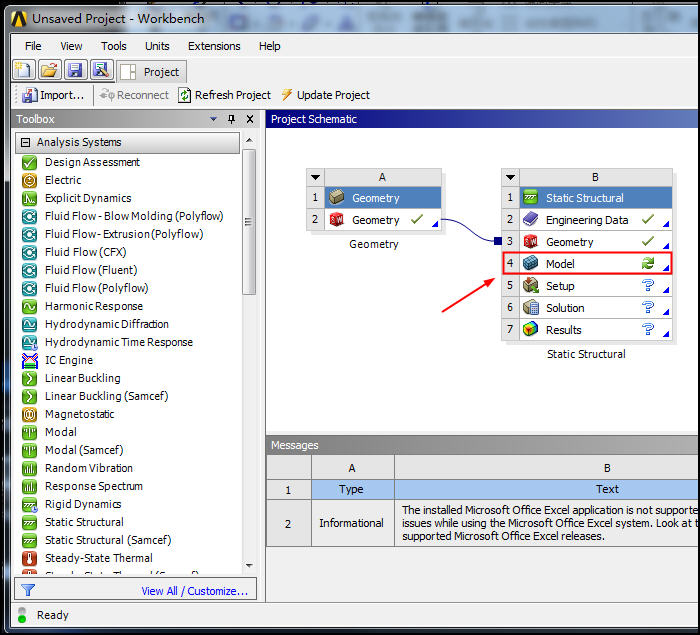

完成后，如图所示，然后双击击model，如图

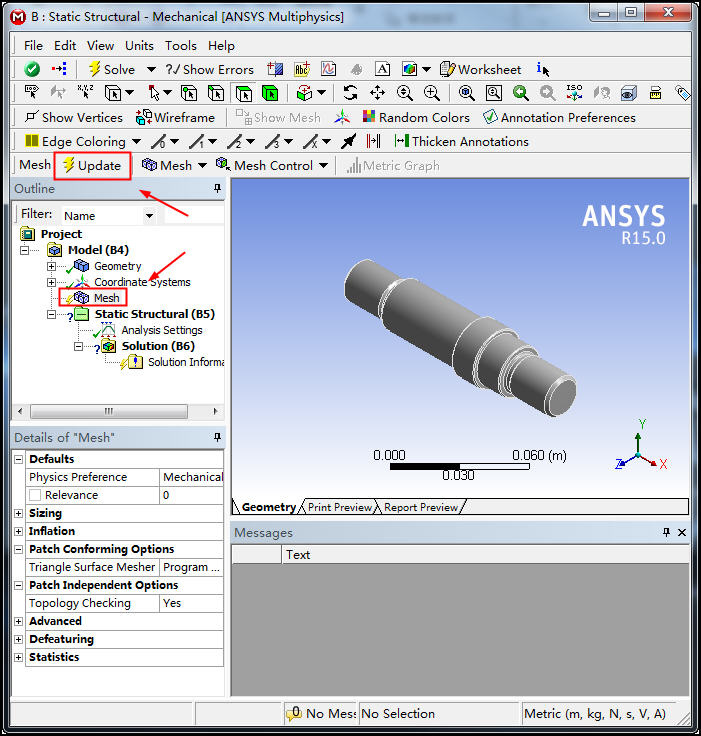

打开后先划分网格，我这里只说最简单的，至于什么局部细化网格暂时不讲，先采用系统默认的划分方法。

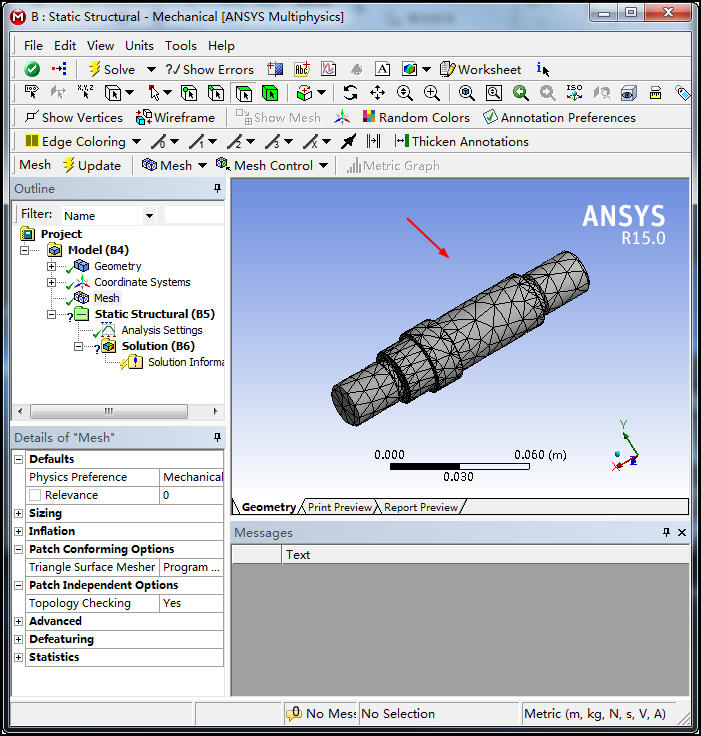

划分好的网格如图所示

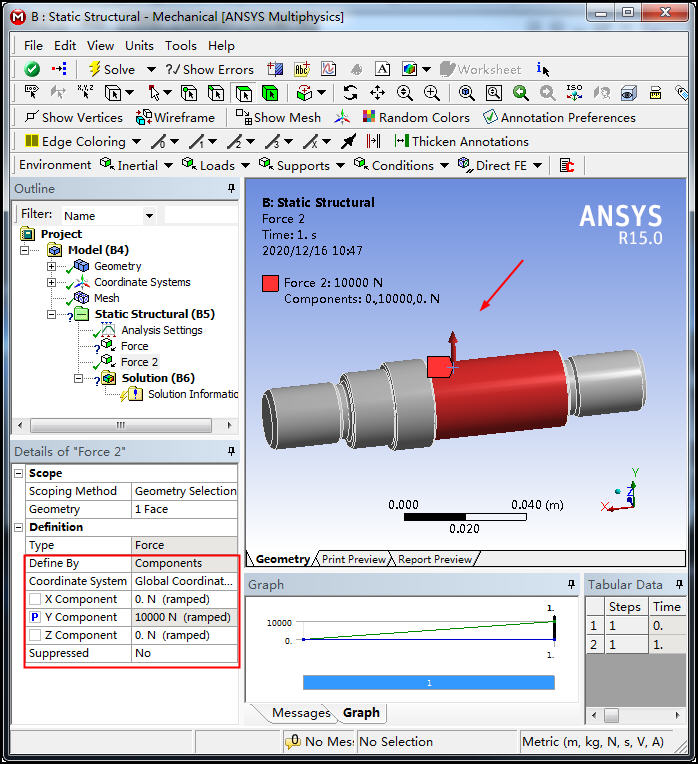

然后准备施加载荷，里面有很多中载荷可选，我这里选择最简单的force，也就是施加力，选择施加载荷的面，再选择施加力的方向，如图所示

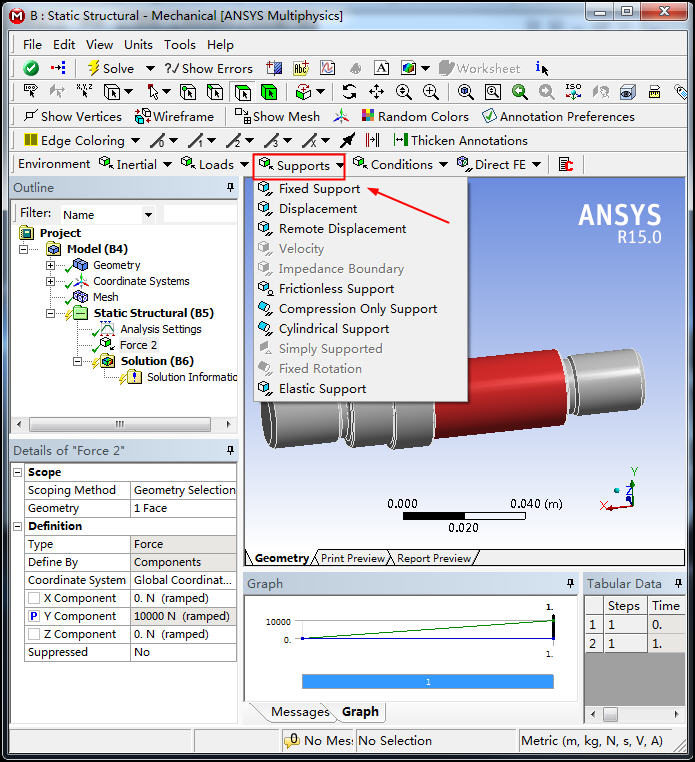

载荷施加完成后，再施加约束，有很多中约束，我这里直接选择固定约束，如图所示

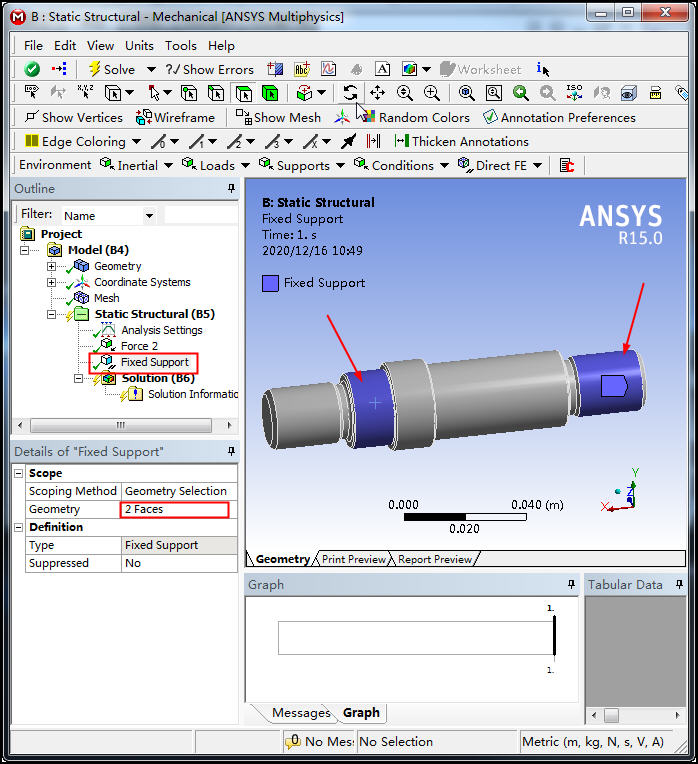

我将以下两个面进行固定约束，如图所示

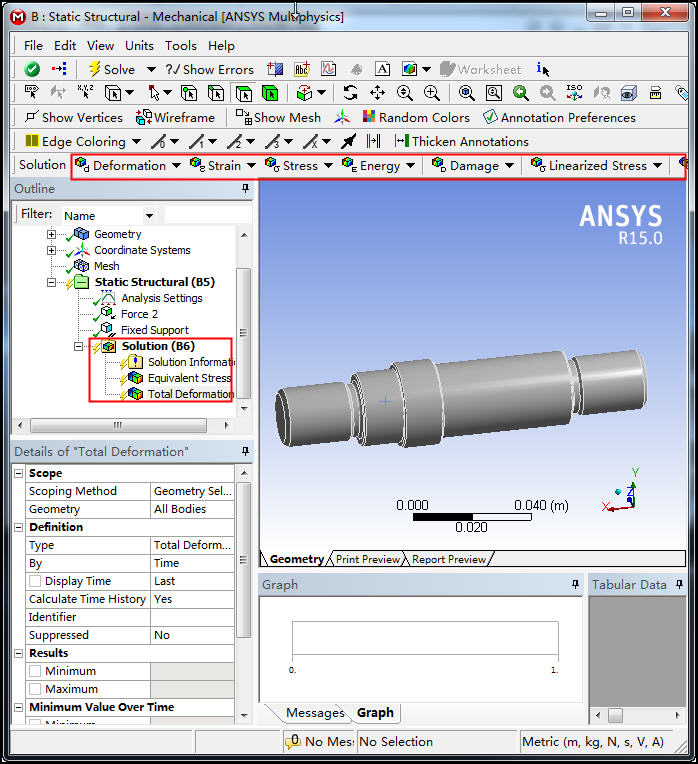

然后插入应力，变形（多种应力，一般用各个方向的综合应力，有各个方向的变形，根据自己需要选择，我这里选择总变形），如图所示

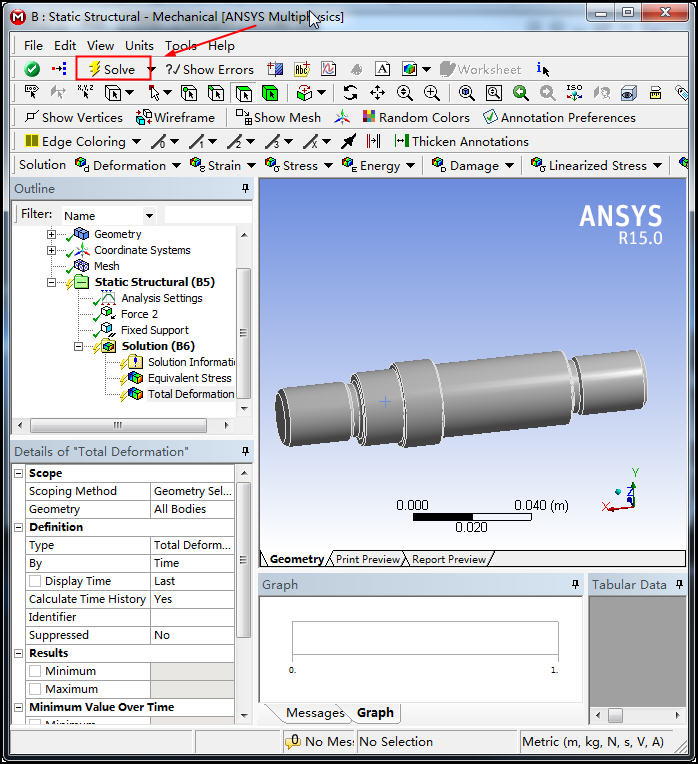

施加完成后，在上方点击solve求解，如图所示

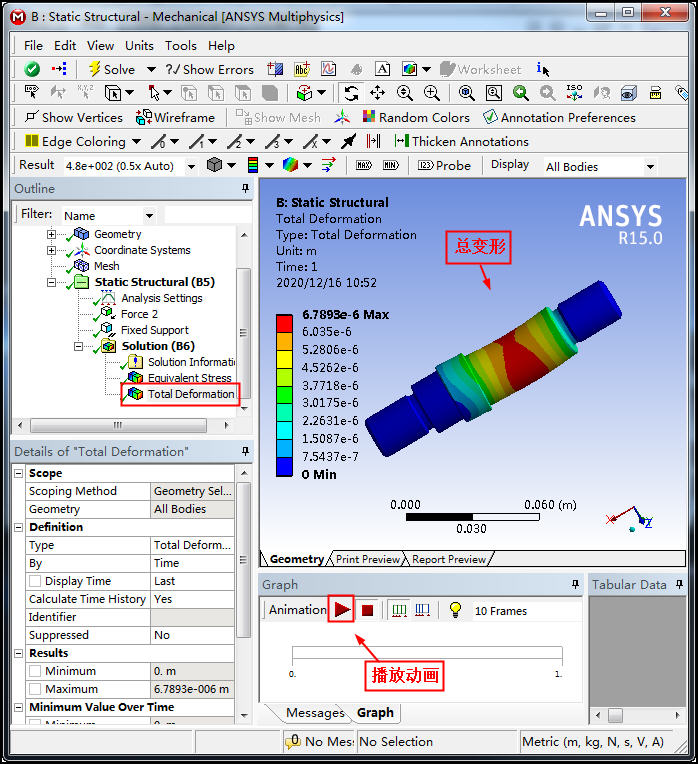

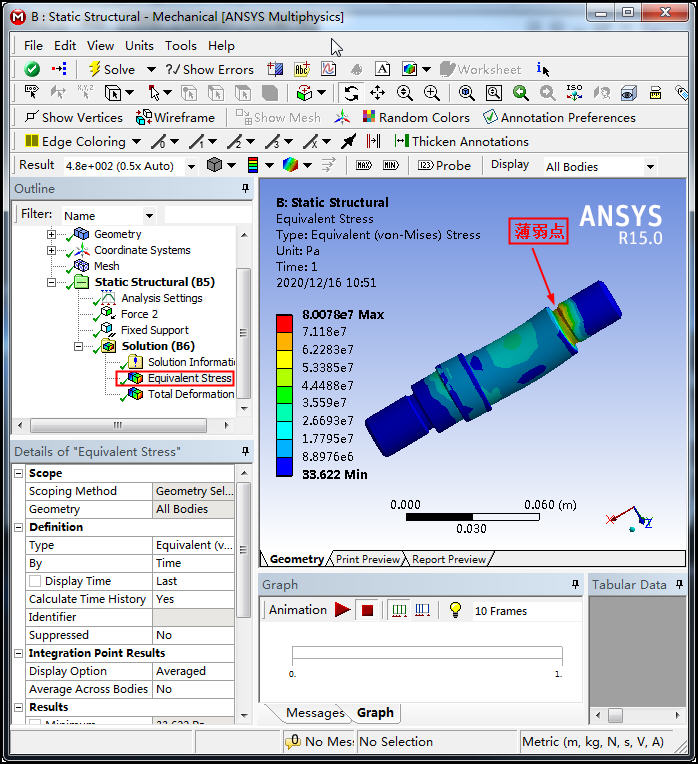

求解完成后，可以看见各个地方的应力，薄弱点，下方可以播放动画，查看施加力的过程中，工件是如何变化的，给设计做参考，如图所示

总变形，哪里的变形最大，可以看出来，以此作为依据来为设计做参考。

这是最基本的，有限元是比较复杂的东西，要想精通还需要大量努力。
