solidworks工程图注释怎么标注公差、分数、百分数

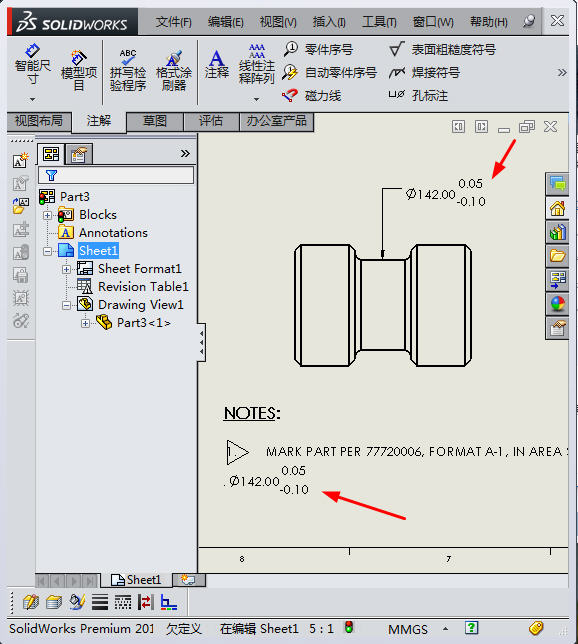

    在solidworks工程图中,用注释标注公差的时候一般有两种情况,第一种情况是在技术要求里面标注公差,第二种是在用只能尺寸不好标注的时候。另外注释里面写分数也是差不多的操作方法。

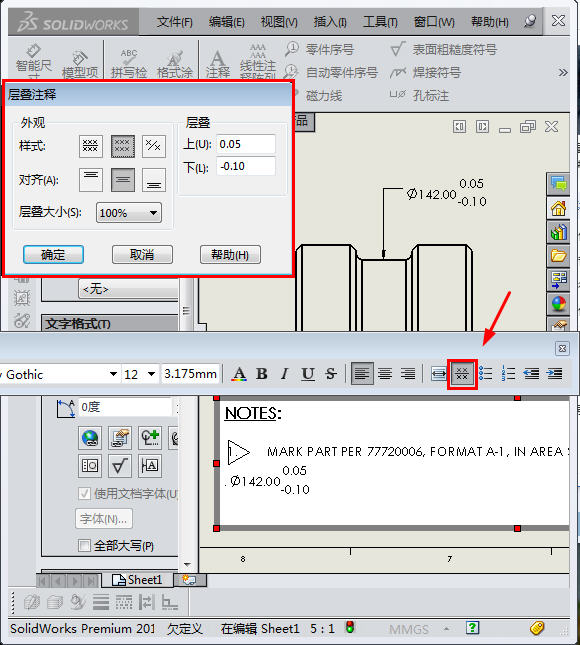

1、如图所示,这个“层叠”按钮里面的功能很多,可以标注公差,分数、百分数。在做工程图设计的时候,在技术要求里面经常要用到公差、分数和百分数,这个功能可以满足要求。

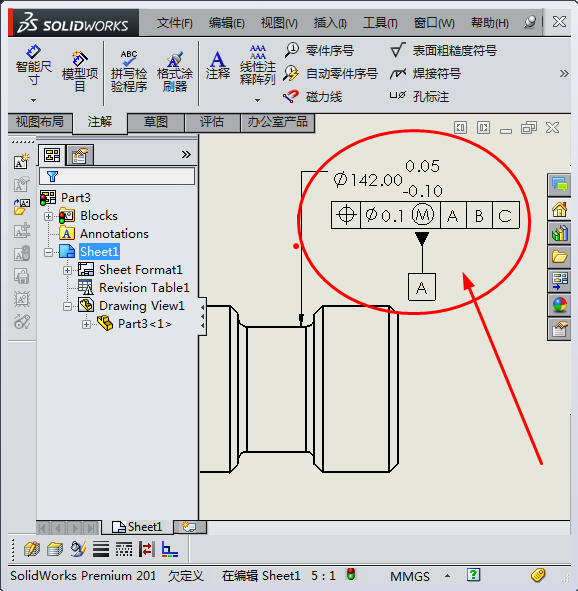

2、另外一个功能是,可以用此种方法标注尺寸,一般用在智能尺寸不好标注的时候。不过用此方法标注尺寸的时候,最好在注释里将尺寸行为公差全部标注,否则同时调整移动,生成块时会失败.
