SW技巧网最近发现很多人在问solidworks工程图局部视图中如何标注直径，一般情况下，局部视图都是放大视图，只能显示圆的一部分，此时用鼠标点击智能尺寸发现标注不了。那么究竟如何标注呢，笔者这里演示一下，不会的问QQ：2978674059

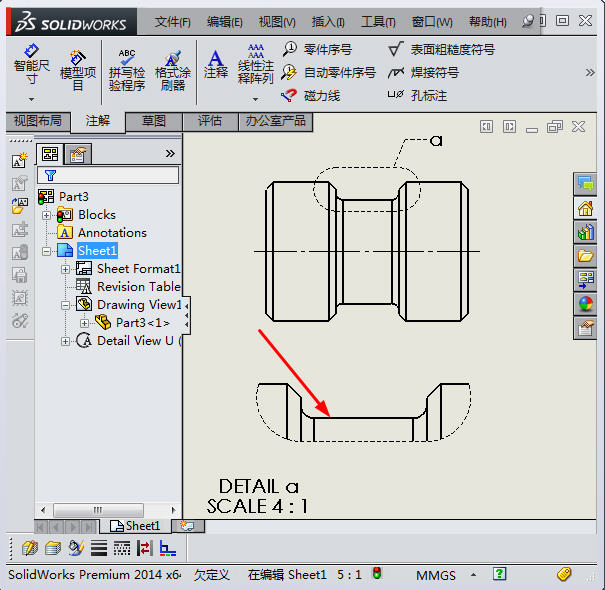

1、如图所示，DETAIL a是主视图的局部放大视图，我现在要在肩头处标注出圆的直径。

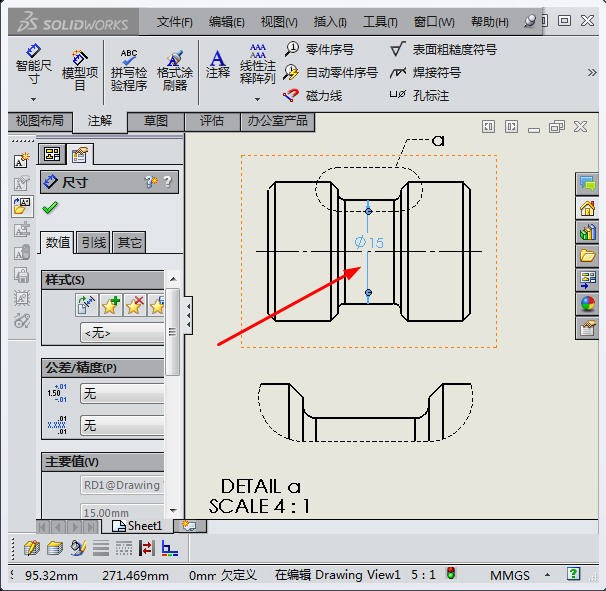

2、首先在主视图上标注出此段圆的直径，如图所示,(注意：最好选择端面线一次就生成标注直径，如果选择上下两条线标注直径，有些时候不容易选择上，而且后面的工作可能会出问题)

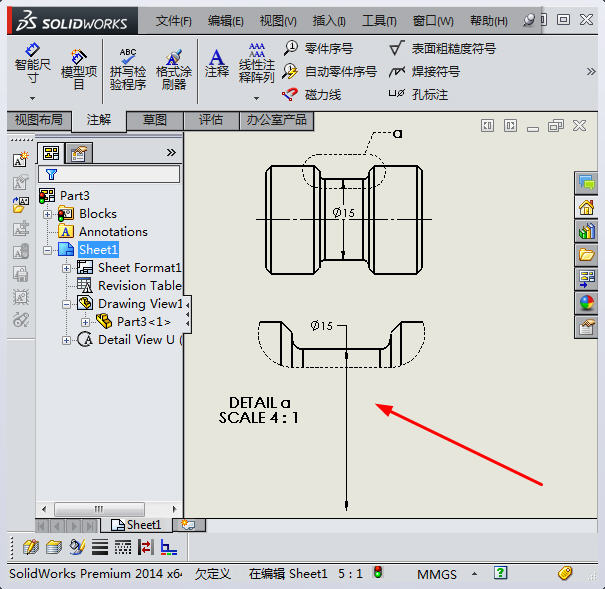

3、重要的一步来了，右手按住Ctrl键，左手鼠标选择主视图上的标注直径，拖拽到局部视图上，局部图上圆的尺寸就已经出现了，如图所示

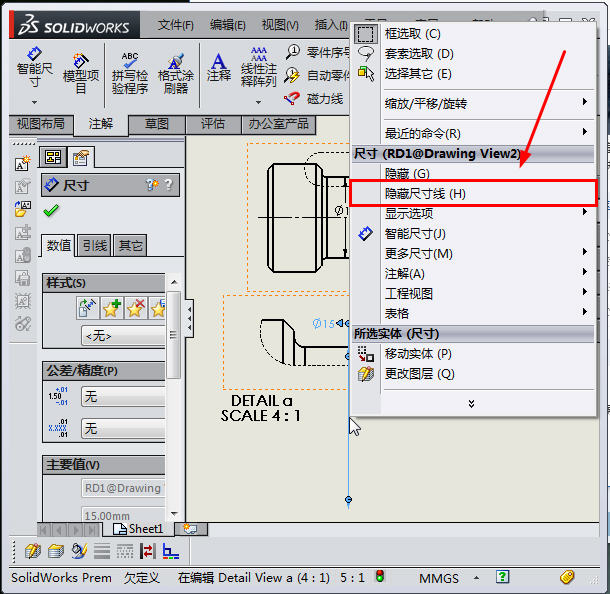

4、直径到是标注好了，但这样肯定不行的，咋办呢。（）鼠标在标注线的两个箭头之间）选择-右键，弹出右键菜单，选择隐藏尺寸线，如图所示

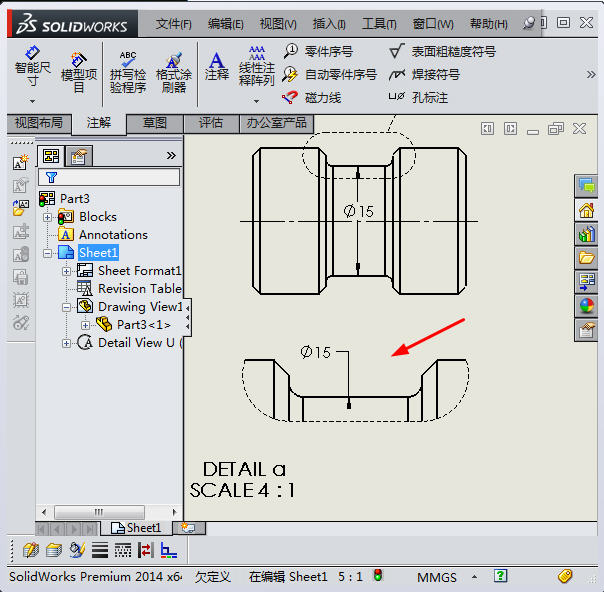

5、直径就标注好了，如图所示

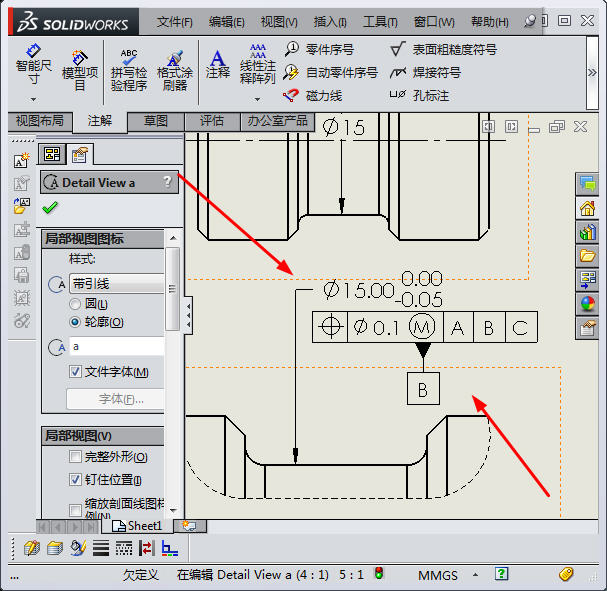

6、你还可以调整一下，加形位公差，位置基准，（用这种发放标注的尺寸、形位公差、基准为一体，移动比较方便。用注释方式标注就没这么好）
