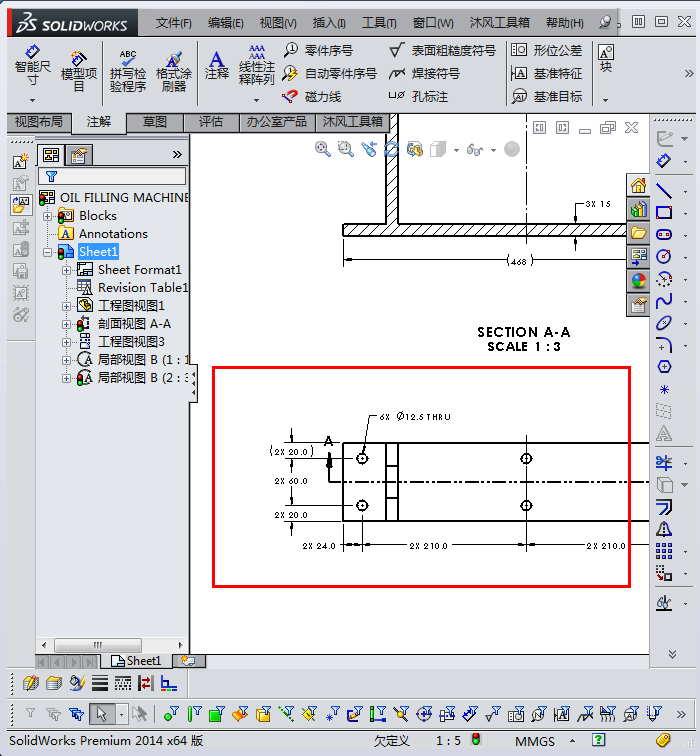

SW技巧网使用solidworks做工程图时，在进行尺寸标注时，通常尺寸会自动对齐。类似于捕捉栅格一样。但是很多时候，这个功能真心不好用，有时候尺寸本来已经调整好了，但一松鼠标或者确定，尺寸线就会会乱跑，弄得表面非常杂乱，尺寸线之间还相互交叉。特别不爽。笔者今天通过搜索，并自己亲自测试，现通过图文方式分享出来。

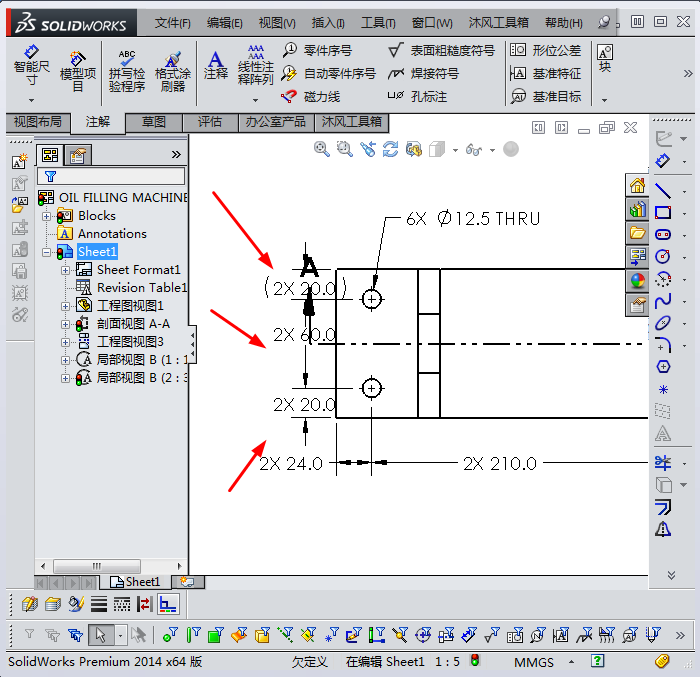

图1、乱跑的尺寸线

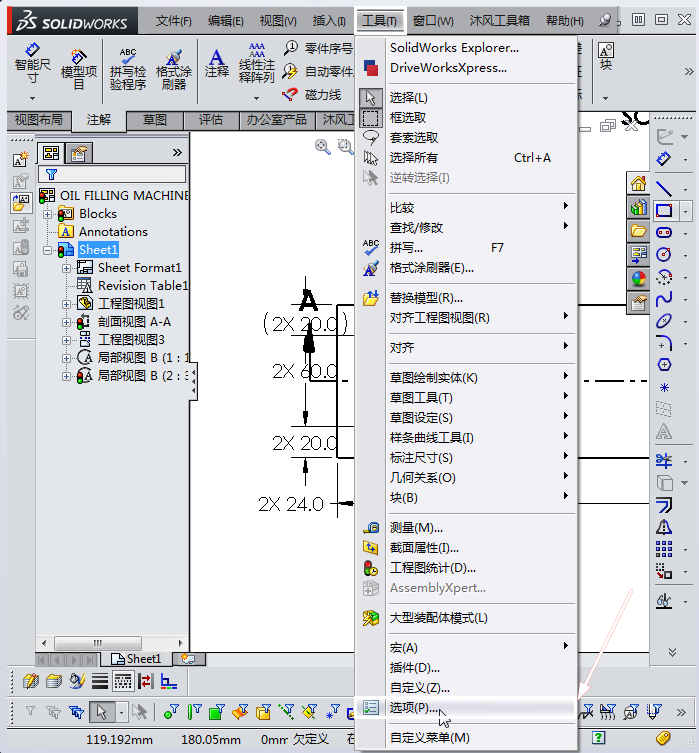

如何解决呢？ 工具-选项，如图所示

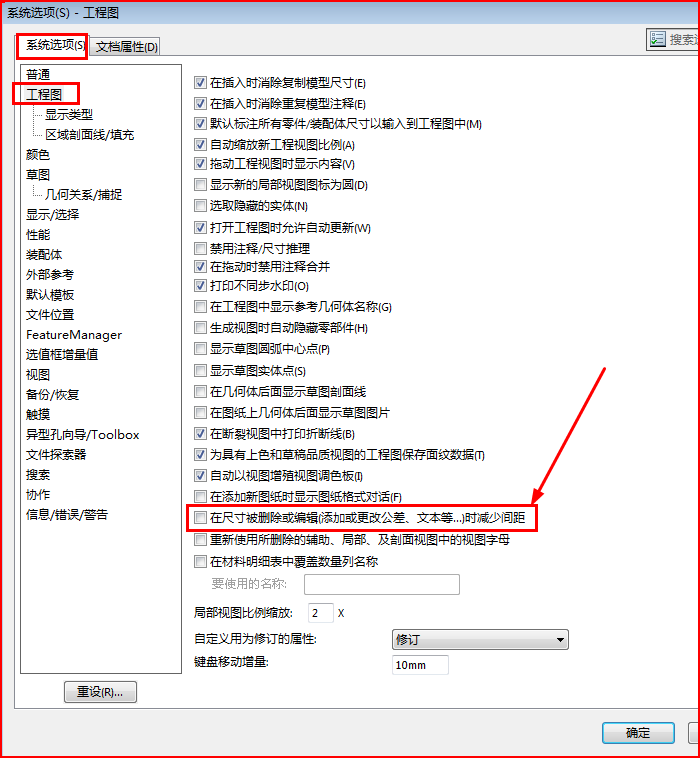

打开“系统选项”面板后，点击“工程图”，将“在尺寸被删除或编辑（添加或更改公差、文本等）时减少距离”前面方框的√去掉。
现在调整后的尺寸就不会乱跑了。
