SW技巧网英国是工业革命的发源地，是最早的工业发达国家。螺纹的加工和检测技术及螺纹的标准体系都是由英国人首先提出的。英国人发明的螺纹丝杆车窗及丝锥和板牙工具，为螺纹的加工奠定了基础，泰勒量规体系（泰勒原则）为保证螺纹加工质量提供了手段。1984年，英国人提出了世界上第一份螺纹标准。以后世界各国的螺纹标准都是参照了惠氏螺纹标准体系（牙型，直径、哦公差）而制定的。
随着英国殖民地不断扩张，惠氏螺纹标准是世界范围内得到了普及和认可，成为机械紧固领域的主导螺纹。随后惠氏螺纹又进入管螺纹领域。成为当今主要使用的两大管螺纹之一，惠氏管螺纹（也成ISO管螺纹、欧洲管螺纹、英制管螺纹和55度管螺纹），但使用惠氏螺纹所遇到的最大问题是其牙型和牙底为圆弧状，这给螺纹刀具和量规的制造带来困难。
第二次世界大战中，盟军的武器和装备使用的螺纹主要有两种：（1）英国的惠氏螺纹，（2）美国的国家螺纹。由于两种螺纹标准不统一，给盟军造成了严重的经济损失和伤亡。二战结束后，由美国、英国和加拿大等盟国马上制定了统一螺纹标准。由于当时美国的经济、军事实力在盟军中占主导地位。统一螺纹主要是依据美国国家螺纹标准制定的。因此在紧固螺纹领域，统一螺纹开始挤占英国惠氏螺纹的使用市场，惠氏螺纹的圆弧牙顶和牙底牙型，叫英国吃到了苦果。统一螺纹请查看《统一螺纹（美制螺纹）UN,UNC,UNF,UNEF详细区别》
惠氏螺纹的英国标准为BS 84：1956，惠氏螺纹量规标准为：BS919-2：1971。世界很多国家都制定了自己的惠氏螺纹标准，我国1944年也制定了惠氏螺纹标准CNS492，CNS493，CNS518，CNS519，CNS520，CNS521，1955年台湾省修订了此标准。1970年复审确认它们继续有效。
下面介绍英国惠氏螺纹标准：（特殊系列用得不多，这里就不介绍了）

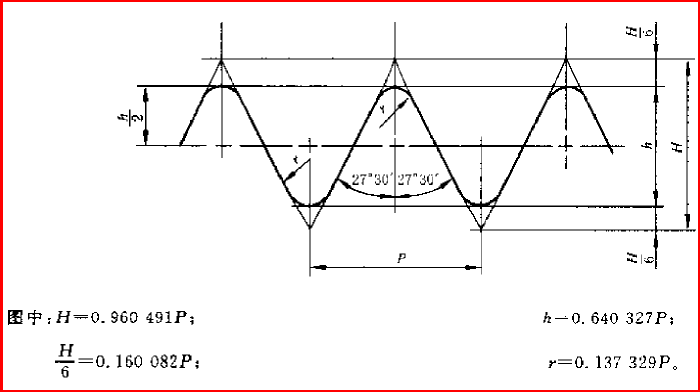

图1、惠氏螺纹的设计牙型

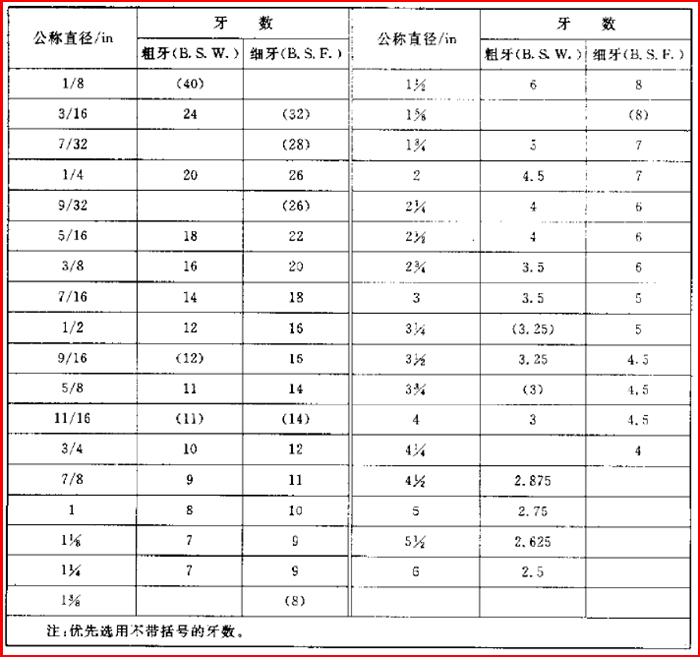

图2、惠氏螺纹的标准系列
图3、惠氏螺纹粗牙BSW基本尺寸
图4、惠氏螺纹细牙BSF基本尺寸
惠氏螺纹的公差带类型及选用，公差带位置和大小由于表格太多，需要详细查看的同仁请查阅标准。这里就不介绍了。下面介绍一下惠氏螺纹的标记。

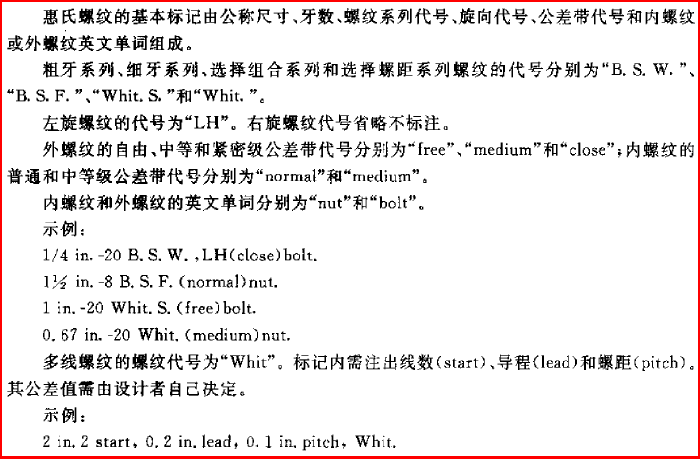

图5、惠氏螺纹的标记方法及说明
