统一螺纹(美制螺纹)UN,UNC,UNF,UNEF详细区别

      1864年，美国人威利.赛勒斯参照英国惠氏螺纹标准体系指定了美国国家螺纹（UN），这两种螺纹在直径、螺距和公差方面很接近，但不同的是：美国螺纹（UN）牙型角为60^o，削平高度为H/8；英国惠氏螺纹（BS）牙型角为55^o，削平高度为H/6.

       第二次世界大战中，由于盟军螺纹标准不统一，给后勤补给造成重大经济损失和伤亡。于是，二战结束后，美国、英国、加拿大等盟国指定了统一的螺纹标准。于1948年颁布了统一螺纹（UN）标准，由于当时美国经济实力和军事实力在盟军中占有主导地位。所以统一螺纹主要依据美国螺纹标准制定。统一螺纹UN，第一个字母U来源于盟国间“统一”（UNIFIED），后一个N则来源于美国国家螺纹代号N（NATIONAL）,从此统一螺纹开始挤占英国惠氏螺纹使用市场。

UN：统一螺纹代号 (来源请看上面介绍，其实就是美制螺纹)

       举例1：3/8-16UNC-2A，表示公称直径3/8英寸，每英寸16个牙，公差等级为2A精度的外螺纹。举例2：3/8-16UNC-2B，表示公称直径3/8英寸，每英寸16个牙，公差等级为2B精度的内螺纹。（只有UN的话，说明每英寸牙的数量可以自己定）

UNC：统一螺纹粗牙代号.（一般用于大量生产的紧固件）

       举例1：3/8-20UNC-2A，表示公称直径3/8英寸，每英寸20个牙，公差等级为2A精度的粗牙外螺纹。举例2：3/8-20UNC-2B，表示公称直径3/8英寸，每英寸20个牙，公差等级为2B精度的粗牙内螺纹。

UNF：统一螺纹细牙代号.（一般用于高强度螺纹紧固件）

       举例1：3/8-24UNF-2A，表示公称直径3/8英寸，每英寸24个牙，公差等级为2A精度的细牙外螺纹。举例2：3/8-24UNF-2B，表示公称直径3/8英寸，每英寸24个牙，公差等级为2B精度的细牙内螺纹。

UNEF：统一螺纹超细牙代号（不常用）

       举例1：3/8-32UNEF-2A，表示公称直径3/8英寸，每英寸32个牙，公差等级为2A精度的超细牙外螺纹。举例2：3/8-32UNEF-2B，表示公称直径3/8英寸，每英寸32个牙，公差等级为2B精度的超细牙内螺纹。

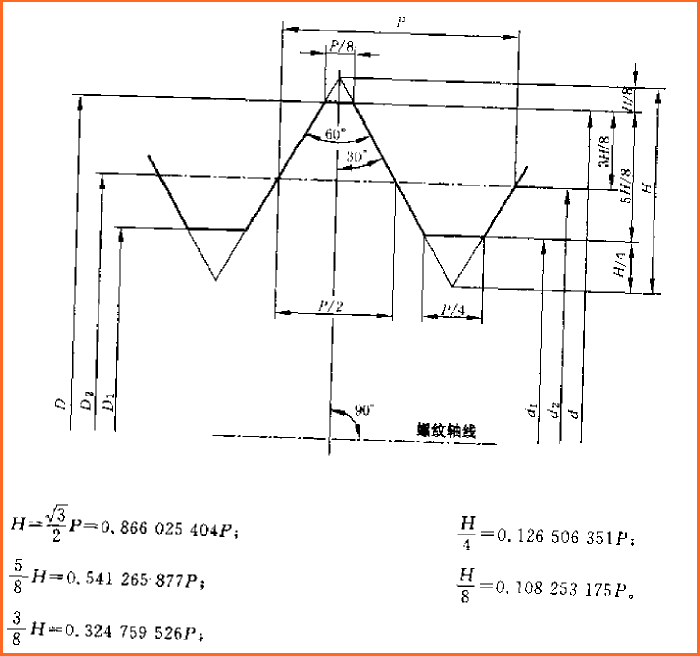

图1、统一螺纹（UN）的基本牙形

图2、统一螺纹的标准系列
