英制管螺纹分类详细介绍、标记举例。

英制管螺纹有两种：（1）一般密封管螺纹，（2）非密封管螺纹.

美制管螺纹有三种：（1）一般密封管螺纹，（2）非密封管螺纹，（3）干密封管螺纹.

英制管螺纹和美制管螺纹的最大区别就是牙型角不一致，英制的为55⁰，而美制的为60⁰，英制密封管螺纹有两种配合方式：“圆柱/圆锥”，“圆锥/圆锥”，如果要保证密封功能，需要在中间添加填料，如生胶带。而美制管螺纹中第三种干密封管螺纹不需要填料就能实现密封。下面介绍英制管螺纹的两种分类，设计牙型角和选用的基本尺寸。

（1）英制一般密封管螺纹，起密封和连接的作用，但密封需要加填料，否则不能保证密封，设计牙型和尺寸选用表如下：

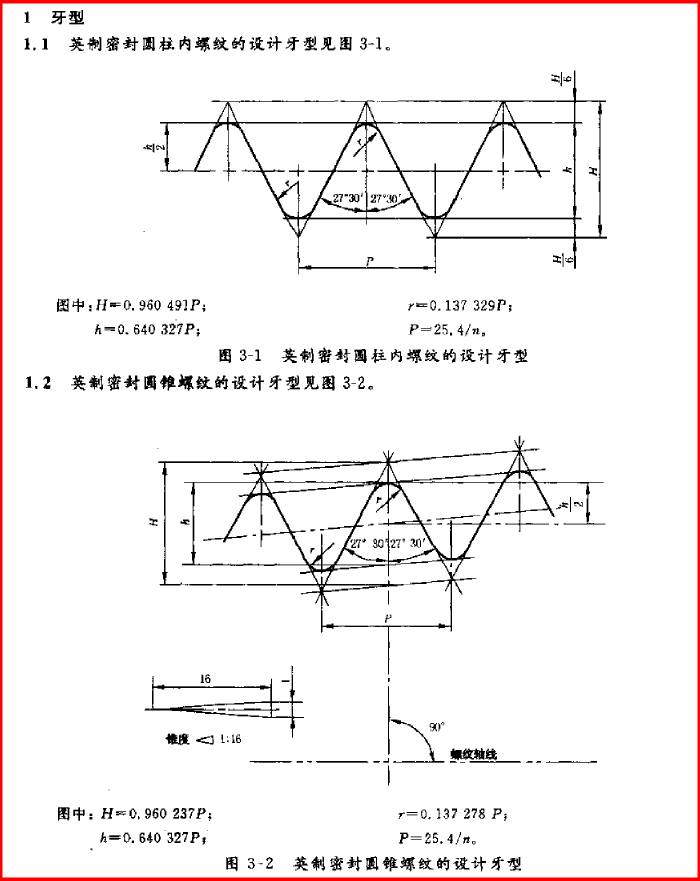

^{图1、英制密封圆柱内螺纹和英制密封圆锥螺纹的设计牙型}

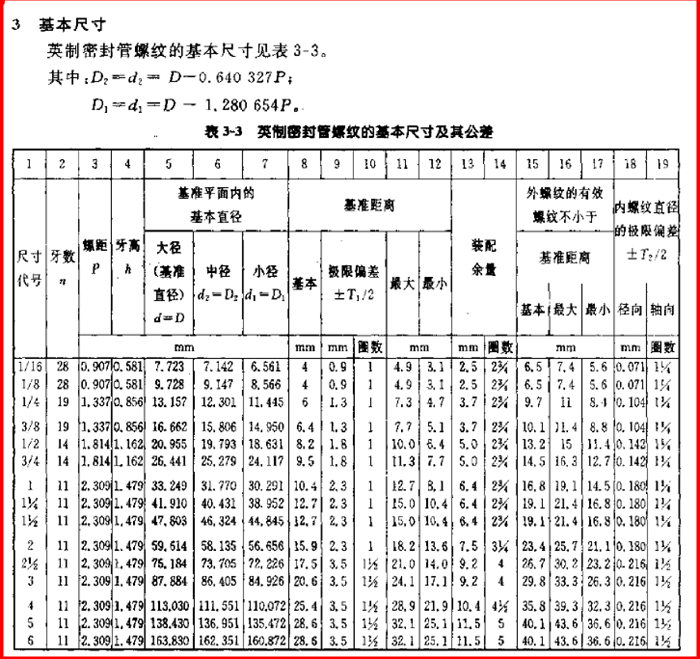

^{图2、英制密封管螺纹基本尺寸计算和选择表}

（1）英制非密封管螺纹，只起连接作用，设计牙型和尺寸选用表如下：

^{图3、英制非密封管螺纹的设计牙型}

图4、英制非密封管螺纹基本尺寸计算和选择表

英制管螺纹的标记：

一般密封管螺纹标记R：（圆柱内螺纹标记 Rp，举例Rp 3/4；圆锥内螺纹代号Rc，举例Rc 3/4；圆锥外螺纹R1(与圆柱内螺纹配合)，举例 R1 3/4；圆锥外螺纹R2（与圆锥内螺纹配合），举例 R2 3/4

非密封管螺纹标记G：由螺纹特征代号、螺纹尺寸代号、中径公差代号和旋向代号组成。举例说明：G 1/8 A-LH,表示1/8英寸，公差等级

^{A，左旋的圆柱外螺纹。G 1/8 表示1/8英寸，右旋的圆柱内螺纹（圆柱内螺纹的公差等级不标注，右旋不标注）}
