soldworks工程图标注文字怎么水平、竖直！

在用solidworks软件进行工程图设计时，有时候尺寸比较多，标注尺寸的时候，设置 水平文字后版面会比较美观，也会节省很多空间。笔者这里就介绍一下。笔者这里介绍两种方法：第一种,直改变个别尺寸文字的改动（适合个别尺寸的修改）；第二种，改变整个图纸的标注文字样式。也就是说所有的尺寸（适合整张图纸和模板的改变）

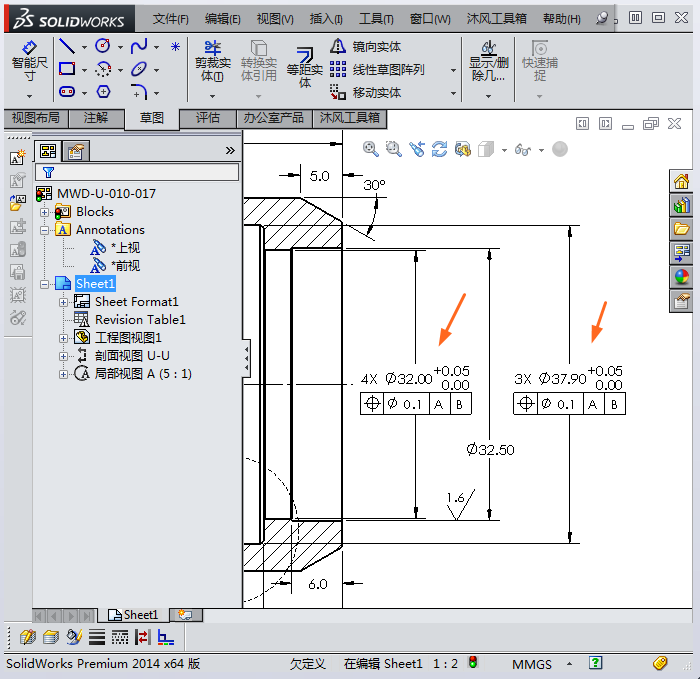

第一种方法：直改变个别尺寸文字的改动（适合个别尺寸的修改），如图所示，我这里要把标注尺寸的文字变为竖直放置。

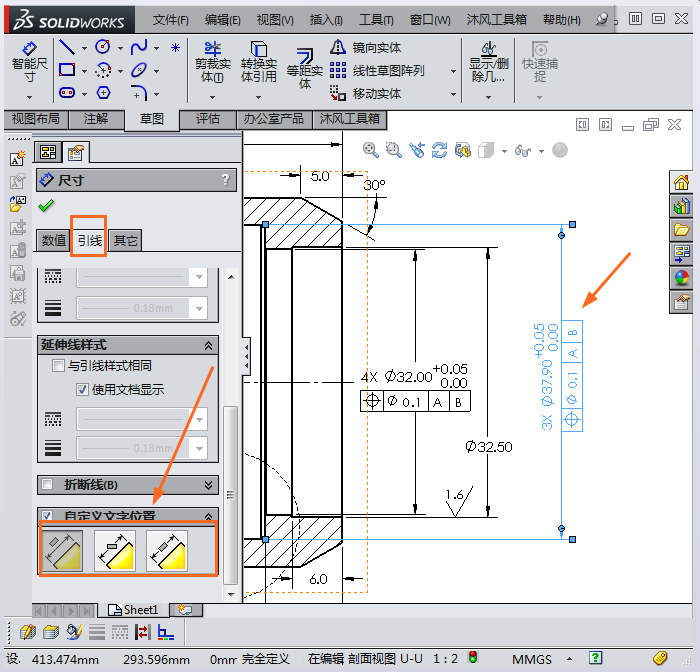

选中该尺寸，在左侧的弹出菜单中选择“引线”，勾选“自定义文字位置”，里面有三种放置方式，根据自己需要选择，我这里只改一个座位举例，其它的用一样的方法修改，如图所示

第二种方法：改变整个图纸的标注文字样式。也就是说所有的尺寸（适合整张图纸和模板的改变），如图所示，我这里要把标注尺寸的文字变为竖直放置。

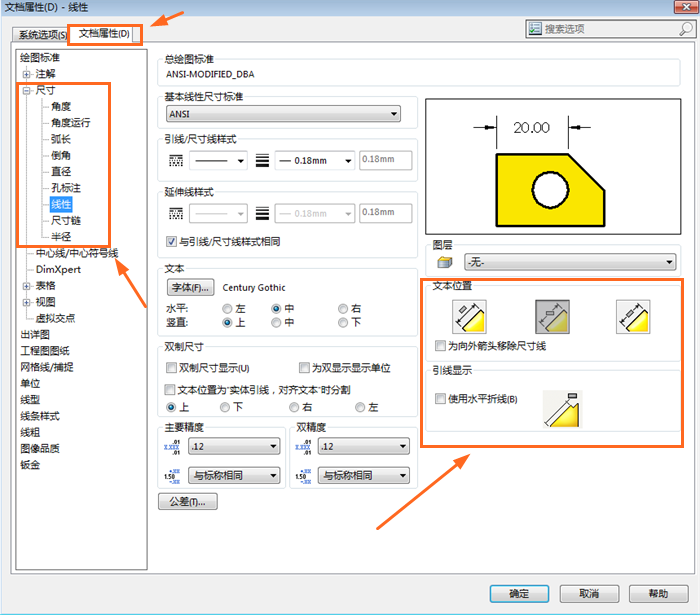

在“工具”-“选项”-打开系统选择对话框，选择‘文档属性’“尺寸”里面的相关尺寸，这个就根据自己需要选择，如图所示
