爱克母螺纹ACME与矮牙爱克母螺纹STUB ACME螺纹区别

爱克母螺纹其实就是梯形螺纹，和公制的梯形螺纹比较接近，但爱克母螺纹有矮牙，公制的梯形螺纹没有矮牙。要知道爱克母螺纹ACME与矮牙爱克母螺纹STUB ACME螺纹区别，我们需知道美制爱克母螺纹（ASME,H28）分为三种：

第一种：一般用途爱克母螺纹。（最常见的，通常应采用一般用途的爱克母螺纹）

第二种：对中爱克母螺纹。（如果用第一种有困难则用对中爱克母螺纹，如螺纹间经常出现卡死的场合）（这里就不介绍了）

第三种：矮牙爱克母螺纹。（仅用在空间受限的特殊场合）

下面介绍第一种：一般用途爱克母螺纹。（最常见的，通常应采用一般用途的爱克母螺纹），基本牙型如下图1所示，基本尺寸和计算公式如图2所示。选用的时候尽量优先选择标准系列。

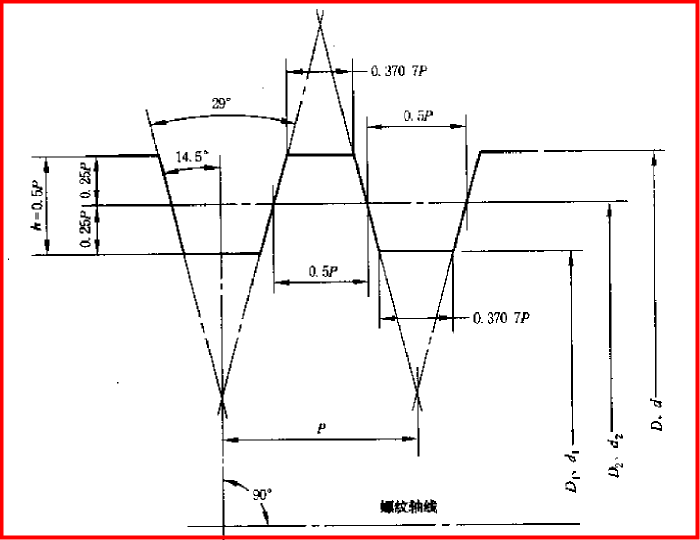

图1、爱克母螺纹的基本牙型

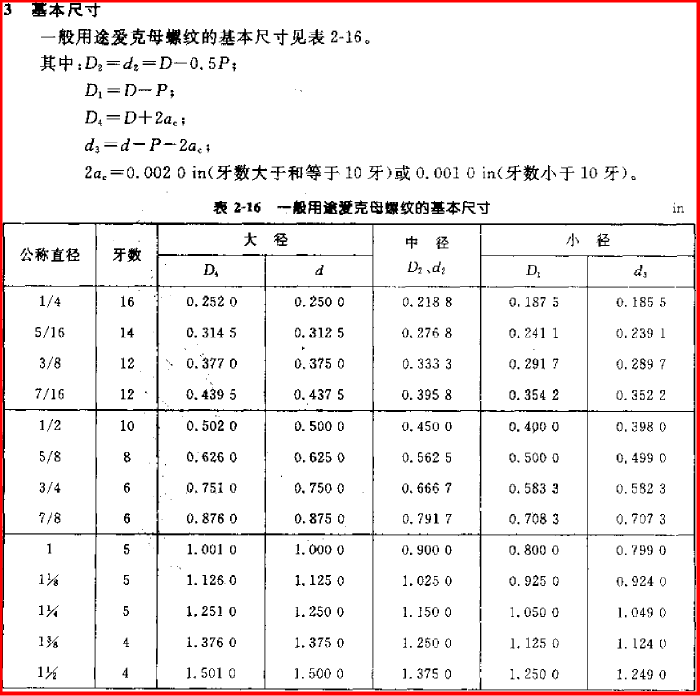

图2、一般用途爱克母螺纹的基本尺寸和计算公式

第三种：第三种：矮牙爱克母螺纹。（仅用在空间受限的特殊场合）

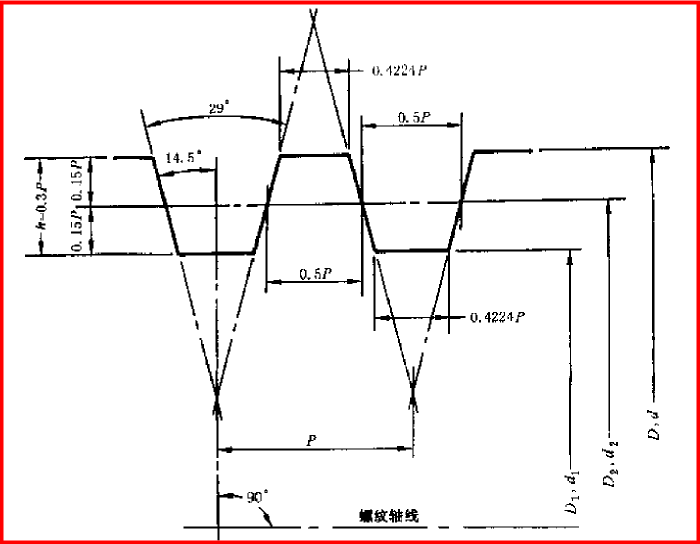

图3、矮牙爱克母螺纹的基本牙型

图4、矮牙爱克母螺纹的基本尺寸和计算公式

总结：一般用途爱克母螺纹ACME和矮牙爱克母螺纹大径是一样的，主要区别就是，牙高，由上图我们可以看出一般用途的牙高H=0.5P，而矮牙是H=0.3P.螺纹表示举例说明：一般用途爱克母螺纹：3/8-12 ACME-2G；矮牙爱克母螺纹：3/8-12 STUB ACME-2G.后面2G为精度等级。
