Solidworks快速批量装配自建螺丝方法

在做设计时，有时候需要装配大量的，自己设计的非标螺丝。大型装配体尺寸非常大，而螺丝却非常小。如果用普通的装配方法，一个一个的添加配合，超级麻烦，效率非常低，有时候只要转动一下装配体，螺丝立马不见了。笔者这里介绍一种方法，只需要三步，非常简单，效率出奇的高。这种方法特别适合大型装配体小螺丝、自建的零件、批量螺丝装配、无规律排布无法正列的情况。一会功夫就可以装配几百个螺丝。

第一步：为自建的螺丝添加配合参考，装配时好自动捕捉。此步教程请看 《Solidworks自己画的零件添加配合参考、装配自动捕捉》

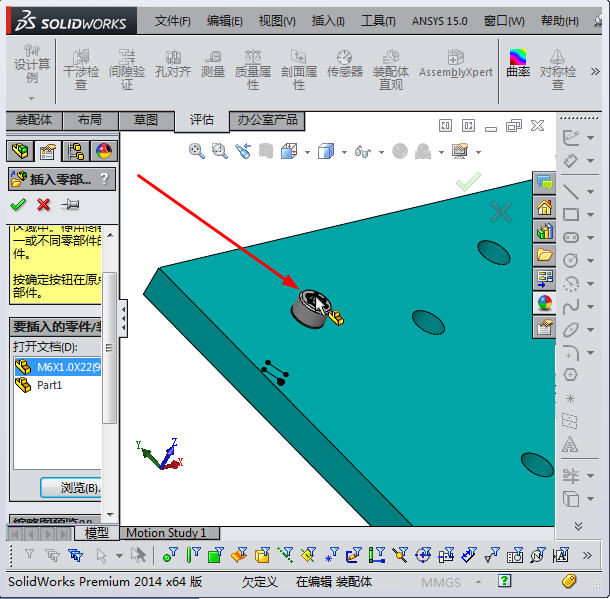

第二步：做完第一步后，在装配的时候，只要插入螺丝的时候，鼠标在圆柱孔附近的时候，就会自动捕捉，如图所示

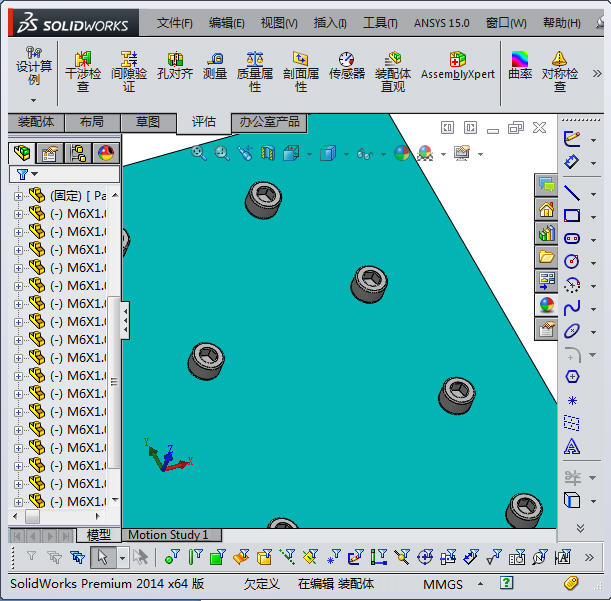

第三步：先鼠标左键选择一个螺丝，并按住不松手，右手按住键盘上的Ctrl键，拖动螺丝到螺丝孔处。有兴趣的可以试试，一会功夫就能装配上百个螺丝。
