solidworks怎么画环形弹簧、触指弹簧？

笔者今天介绍的是一种弹簧的画法，这种弹簧多用在电气接触上。笔者在百度搜索了一下画法，发现了一篇此弹簧画法的文章，但没有说清楚，而且有几个地方和实际操作不一致。下用图文方式分享出来。

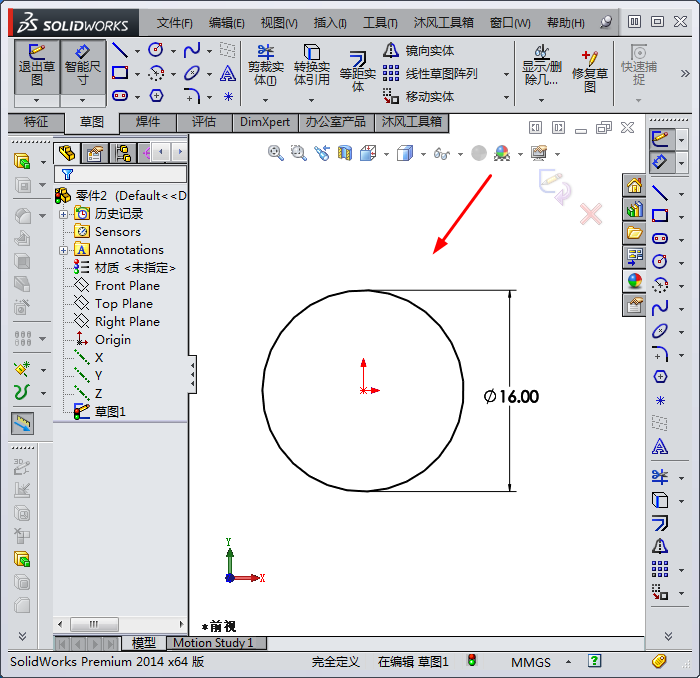

1、首先画一个圆作为扫描路径，也就是环形弹簧的中经尺寸，如图所示

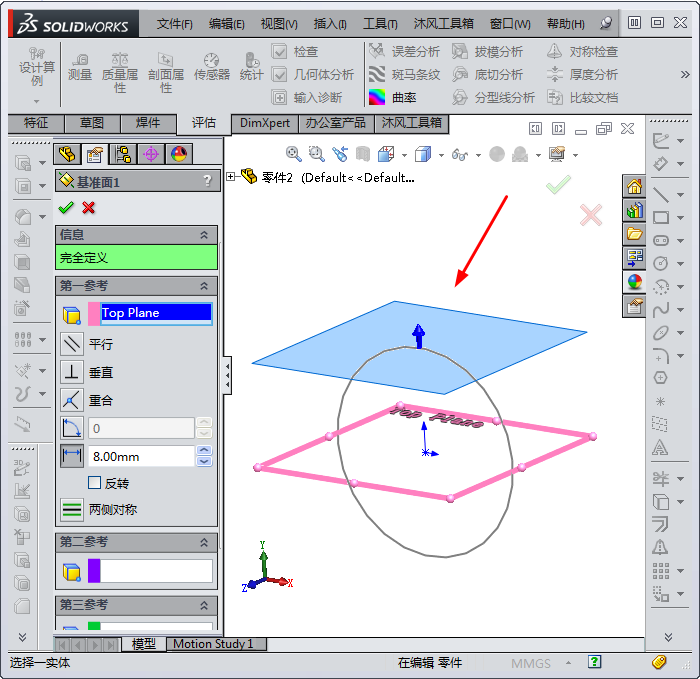

2、建造一基准面，这个基准面要与刚画的圆相切，画这个基准面的目的就是确定弹簧的线径，和绕行半径，建造基准面如下图

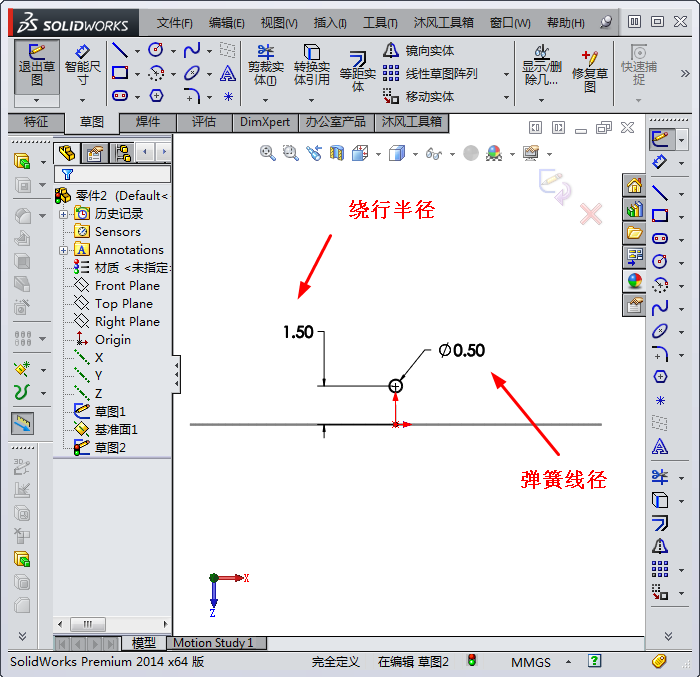

3、画线径为0.5mm的圆，绕行半径为1.5mm，即绕行直径为3mm，如图所示

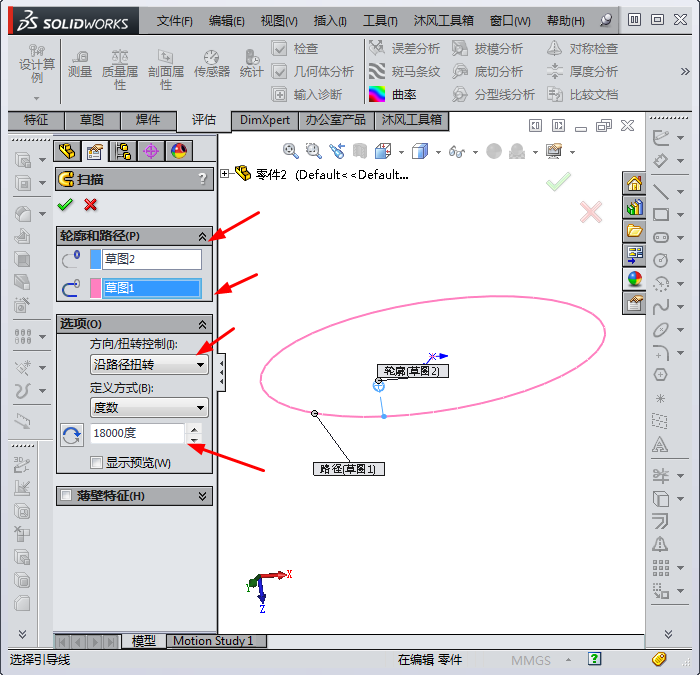

4、点击扫描，选择轮廓草图、路径草图。然后在选项下选择“沿路径扭曲”，旋转角度为18000度，如图所示

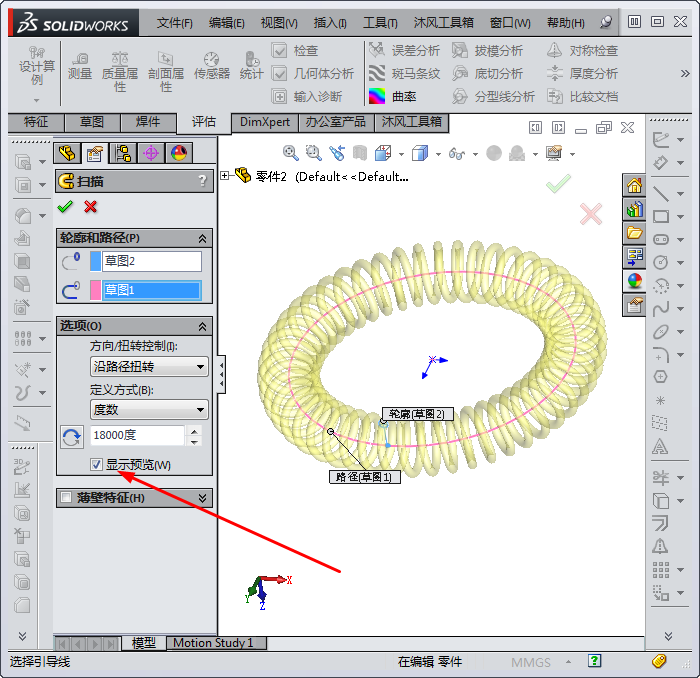

5、点击下面的显示预览你，环形弹簧就画成了，如图所示

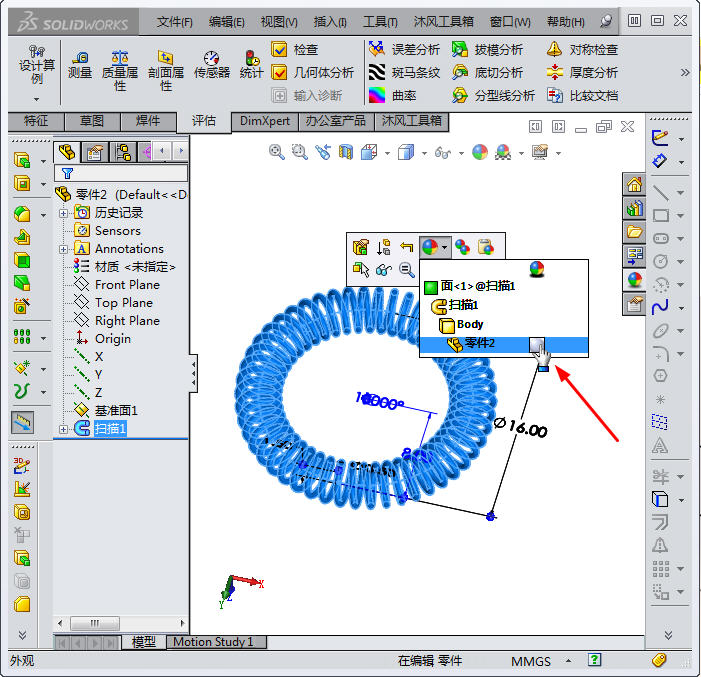

6、下面开始渲染，选择环形弹簧，弹出对话框，点击外观，然后选择零件，如图所示

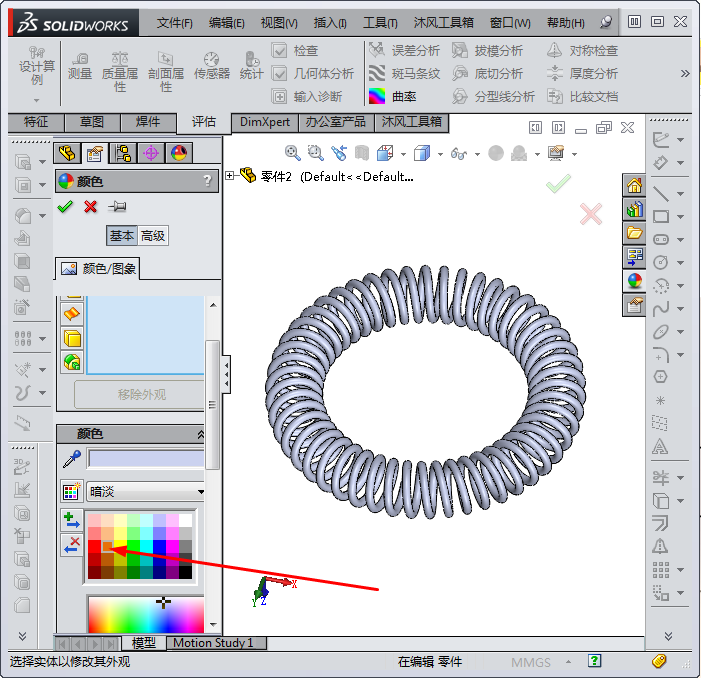

7、因为这种环形弹簧一般用在电气接触上，也就是导电用，一般用铜材料制成，就渲染成铜的颜色，颜色根据自己需要选择，如图所示

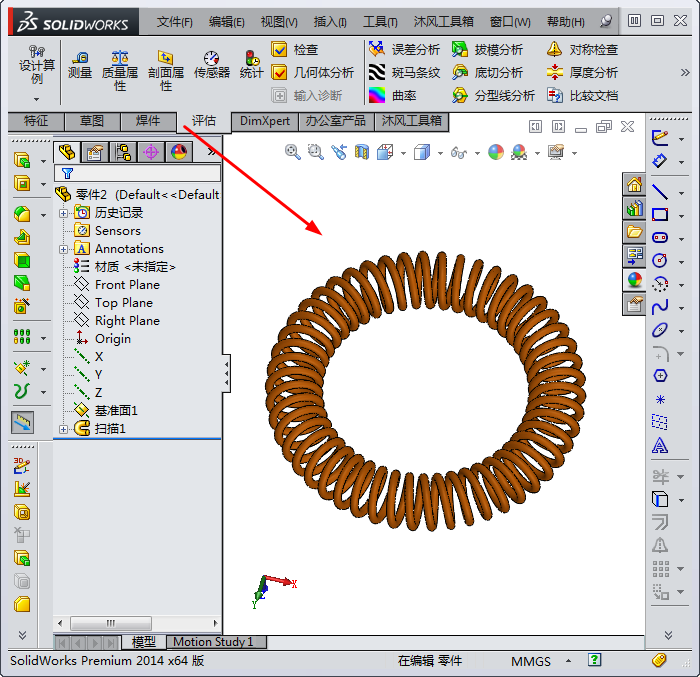

8、环形弹簧就画画完了，如图所示

9、设计好，拿出去制造：只需要提供必要的参数和技术要求即可, （1）提供弹簧必要的参数信息：线径、外径、圈数、绕行直径，（2）提供弹簧技术要求：旋向（左旋还是右旋）、材料、表面处理（发黑、镀锌、电泳、喷漆等）、弹性性能等。
