SW技巧网对于做机械设计的人来说，工程图标注螺纹是经常遇到的事情，笔者从事设计多年来，看见了很多种方法，但笔者今天要介绍的是一种自我感觉比较好的方法，现分享出来！欢迎拍砖，

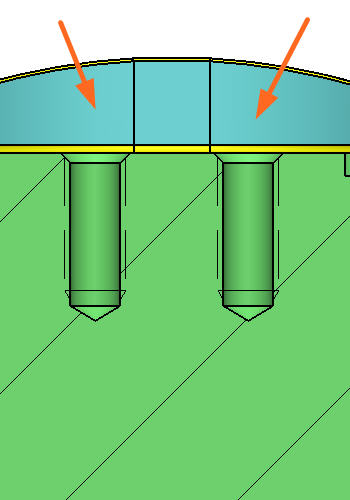

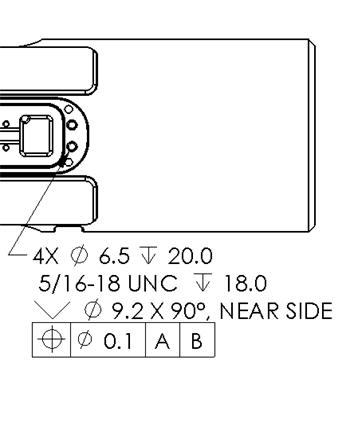

举例1：下面表示4个5/16-18UNC螺纹，先钻直径为6.5mm，深度20.0mm的孔，然后攻丝5/16-18UNC的英制螺纹，螺纹深度为18.0mm，然后螺纹近端倒角标注直径9.2mm，90度的倒角，最后标注该螺纹的形位公差。如图所示，这样标注的好处就是，一次表达螺纹全部信息，图面简洁美观。

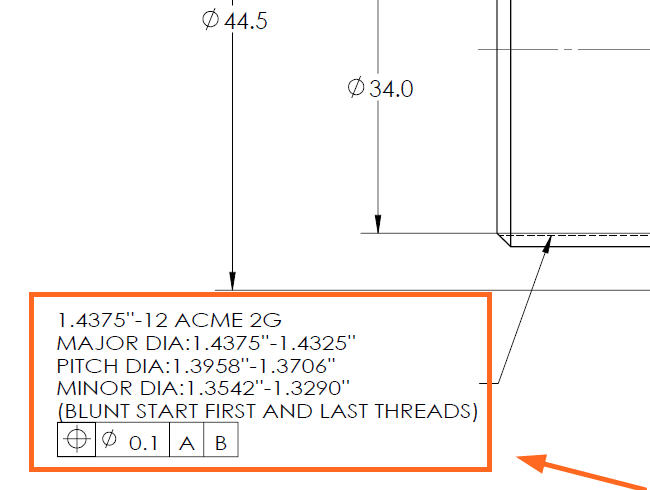

举例2，下面是一种爱克母螺纹（美国梯形螺纹标准）工程图标注方法，如图所示，1.4375''-12 ACME 2G表示1.4375英寸，每英寸有12个牙，公差等级为2G的爱克母螺纹。MAJOR DIA:1.4375''-1.4325''这个表示螺纹的大径，大径只要这这个公差范围就行，PITCH DIA:1.3958''-1.3706''这个表示螺纹中经，中径只要这这个公差范围就行，MINOR DIA:1.3542''-1.3290''表示螺纹小径，小径只要这这个公差范围就行，(BLUNT START FIRST AND LAST THREADS)这个表示螺纹的第一牙和最后一牙倒钝。最下面的表示螺纹的行为公差。

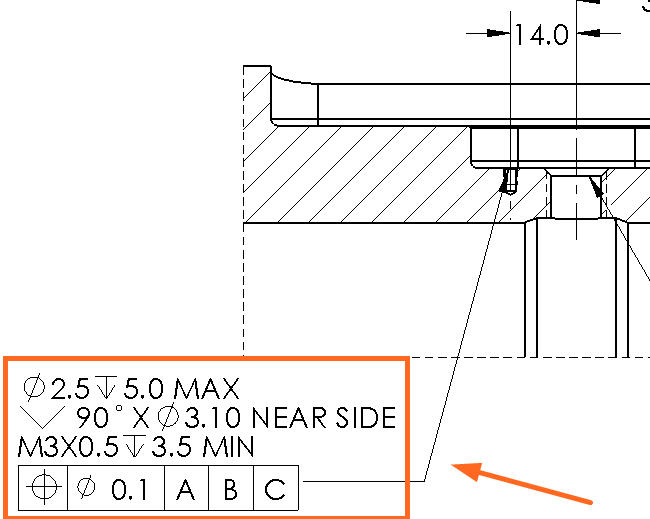

举例3：下面表示是M3X0.5的螺纹孔，首先先钻直径为2.5mm的孔，最大钻深度5.0mm，然后近端倒角直径3.10,90度，然后在攻丝M3X0.5的螺纹，螺纹深度最小需要保证3.5mm。下面是螺纹孔形位公差。
个人感觉以上标准方法比较不错，工程图版面整洁集中，而且包含了螺纹加工工序和详细信息，如果你有更好的方法，欢迎来讨论QQ群：391020095。
