solidworks模型怎么变小、变大,比例缩放

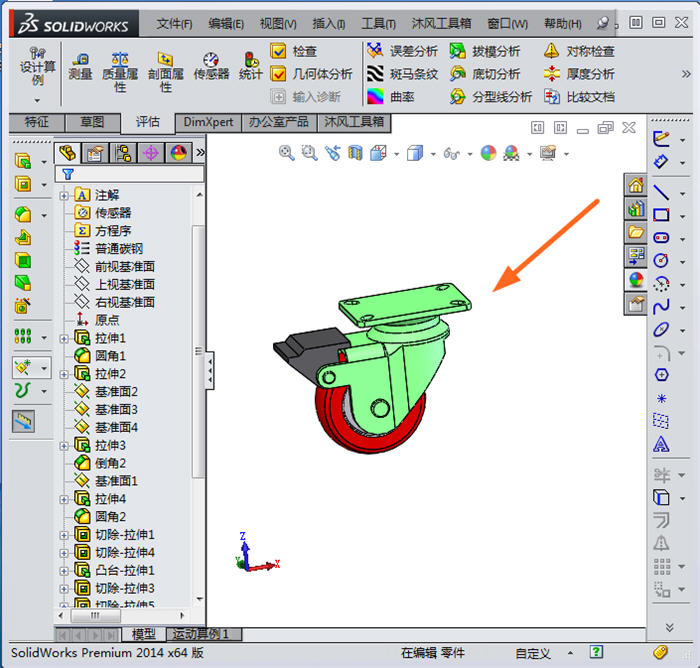

我们在用solidworks建模时,有时候等模型建好了,却发现模型太大,或者太小。想比例缩小或者放大模型。如何操作呢,这里笔者动手测试一下。如图,这里已经建好了脚轮模型,如果我直接在模型上修改尺寸,但这样做太麻烦了,耗费时间不说,还容易出错。

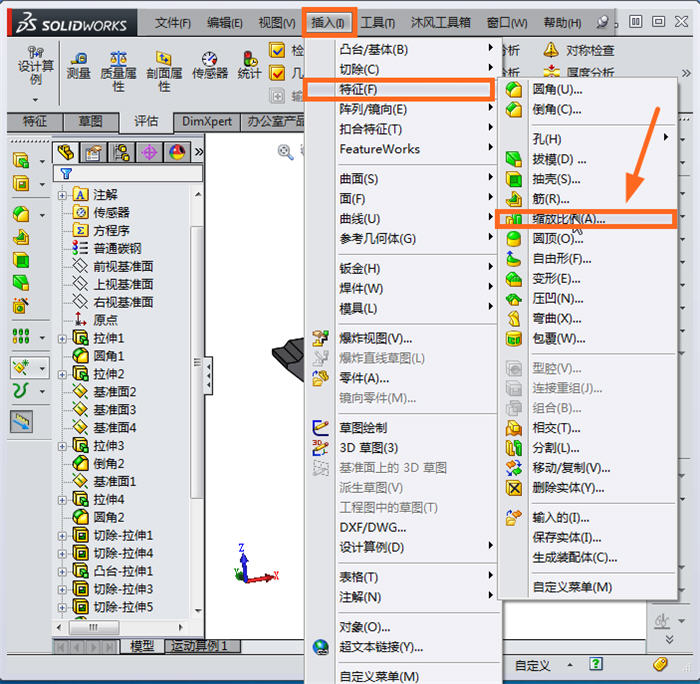

直接操作:"插入-特征-比例缩放”,如图所示

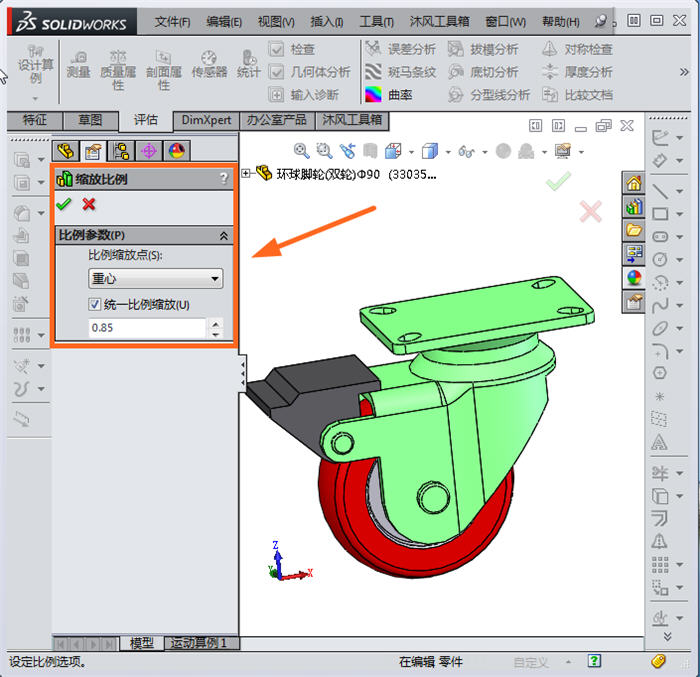

弹出缩放比例对话框,选择比例缩放点,再选择缩放比例,如图所示

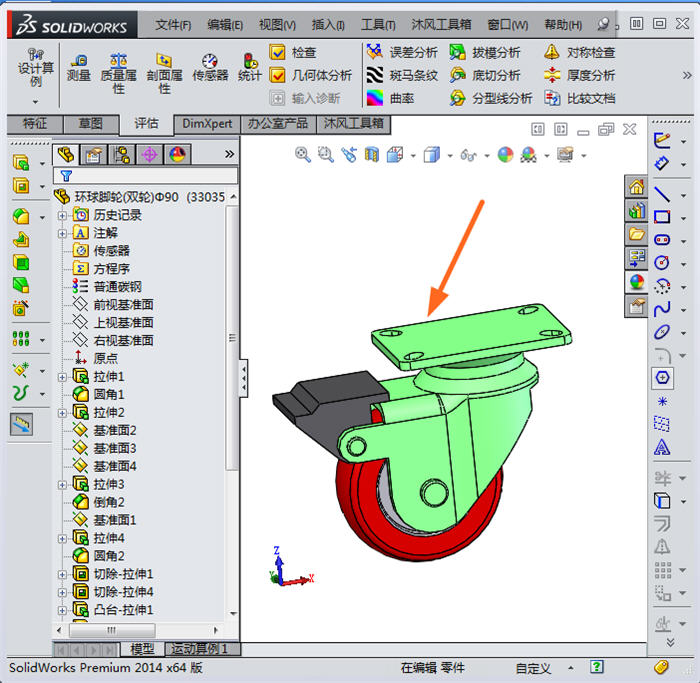

缩放完成,实体模型的尺寸均按照比例缩放了,貌似只能在零件模式下进行比例缩放,装配体模式下如何缩放笔者还没试过。如图,已经缩放好的模型






本站文章均为作者原创,如需转载请标注出处,谢谢!

最后编辑于:2017/07/05作者: hjb617
